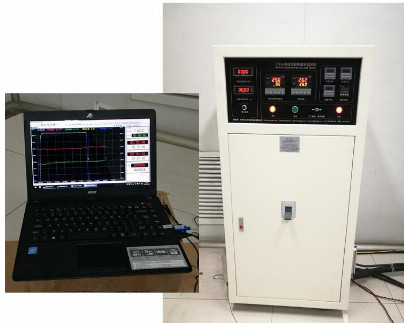

เครื่องทดสอบวัฏจักรการทําความร้อนภาระเคเบิล DX8395 ที่มีประสิทธิภาพ

1พื้นที่ใช้งาน:
The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable"ในเวลาเดียวกันมันสามารถตอบสนองความต้องการของ GB / T12706-2008 GB / T 11017 GB / Z18890, IEC60502, IEC60840IEC60627 สําหรับการทดสอบการอบอุ่นแบบหมุนเวียนของสายไฟฟ้าและการรักษาการอบอุ่นแบบหมุนเวียนของสายไฟฟ้าก่อนการทดสอบความผ่านน้ํา.

2รูปแบบการทดสอบ:
1สายและสายไฟบันทึกการเปลี่ยนแปลงอุณหภูมิของตัวนําภายใต้การกระทําของกระแสหนึ่ง;
2. สายและสายไฟจะปรับปัจจุบันโดยอัตโนมัติผ่านตัวนําที่อุณหภูมิของตัวนํา;

3คุณลักษณะ:
ในเวลาเดียวกันของความร้อนอุณหภูมิคงที่ของสายไฟฟ้าหรือความร้อนกระแสคงที่ของสายไฟฟ้ามันสามารถบันทึกการเปลี่ยนแปลงในเวลาของกระแสของสายไฟฟ้าที่อุณหภูมิคงที่และกระแสในขณะนี้, อุณหภูมิและโค้งเวลา, และสามารถเก็บและพิมพ์บันทึก

4ขั้นตอนการทดสอบและวิธีการควบคุม:
1ขั้นตอนการทดสอบ:
ตัวอย่างที่ได้รับการทดสอบในระยะแรกถูกกระจายบนพื้นของห้องปฏิบัติการ และถูกทําความร้อนด้วยสายไฟจนสายไฟไฟถึงอุณหภูมิที่มั่นคงซึ่งสูงกว่าอุณหภูมิสูงสุดของสายไฟภายใต้การทํางานปกติ 5k ~ 10kสําหรับสายไฟสามแกน การปรับความร้อนควรผ่านทุกตัวนํา ไซค์การปรับความร้อนอย่างน้อย 8 ชั่วโมงอุณหภูมิของตัวนําไฟ ควรรักษาอยู่ในช่วงอุณหภูมิที่กําหนดไว้อย่างน้อย 2 ชั่วโมงต่อรอบการทําความร้อนหลังจากนั้น, มันควรจะเย็นลงในอากาศอย่างธรรมชาติอย่างน้อย 3 ชั่วโมงจนกว่าอุณหภูมิของตัวนําไฟจะอยู่ในระยะ 10K ของอุณหภูมิแวดล้อม, และวงจรนี้คือ 20 ครั้ง.

2วิธีการควบคุม: เครื่องควบคุมที่พัฒนาโดยอิสระโดยบริษัทควบคุมความเข้มแข็งทางเข้าของทรานฟอร์เมอร์ เพื่อควบคุมกระแสไฟออกและในขณะเดียวกันใช้ 4 ~ 20mA โหมดการออกของผู้ควบคุมอุณหภูมิเพื่อควบคุมการออกปัจจุบันเพื่อให้ได้ถึงอุณหภูมิการทดสอบของสายไฟ
3มีวิธีการเก็บตัวอย่างอุณหภูมิ 2 แบบ
(1) รับตัวอย่างอุณหภูมิโดยตรงจากตัวอย่างทดสอบ
(2) หากตัวอย่างจะเก็บไว้สําหรับการทดสอบอื่น ๆ และไม่สามารถเจาะสําหรับการเก็บตัวอย่างอุณหภูมิได้ จะใช้สายไฟอื่น ๆ ของรายละเอียดเดียวกันสําหรับการเปรียบเทียบภาระและอุณหภูมิของตัวอย่างการทดลองที่บรรจุภาระจะถูกนํามาเป็นค่าการตอบสนองของเครื่องควบคุมกระแสการบรรจุภาระเพื่อควบคุมกระแสของตัวอย่างการทดสอบ

5รายละเอียดตัวอย่างการทดสอบ:
จับตัวอย่างสายไฟฟ้าสองสายที่มีความยาว 10 ~ 15 เมตรจากสายไฟฟ้าเสร็จ
6ปริมาตรหลัก:
1ระยะเวลาปัจจุบัน: 50 ~ 3000A
2อุณหภูมิการทดสอบ: 0 ~ 110 °C ความแม่นยําในการวัดอุณหภูมิ: ± 1 °C
3. เวลาทําความร้อน: 0~9999.99H/M/S สามารถตั้ง
4. เวลาเย็น: 0~9999.99H/M/S สามารถตั้ง
5. ระยะเวลาจักรยาน: 1-9999 ครั้งสามารถตั้งค่าได้
7การตั้งค่าหลัก:
1. แทรนฟอร์เมอร์การทําความร้อนผ่านศูนย์กลาง, สองชุดของ 30kVA:
(1) ความจุ: 30kVA
(2) การเข้าระดับ 380V, 79A, การออกระดับ 10V, 3000A
(3) รูปแบบของเครื่องแปลง: ผ่านศูนย์กลาง, ใช้ในห้อง;
2แอมเมตร: 3000.0A/5.0A สอง
3โทรทรานฟอร์มกระแสไฟฟ้าสูง: 3000A ระดับ 0.5
4. PID โต๊ะควบคุมอุณหภูมิที่ฉลาด: สอง (หนึ่งเพื่อติดตามอุณหภูมิตัวอย่างและอีกหนึ่งเพื่อติดตามอุณหภูมิบริเวณ)
5กว้าง 1.5 มิลลิเมตร, ความยาว 150 มิลลิเมตร, สอง thermocouples ประเภท K แบรนด์ (แต่ละอย่างมีความยาวรวม 2m และ 10m)
6ชุดของโปรแกรมการทดสอบที่สามารถตั้งส่วนโปรแกรมการทําความร้อนและบันทึกข้อมูลที่เกี่ยวข้องและโค้ง
7คอมพิวเตอร์
8. ตู้ควบคุม: ชุดหนึ่ง
9- อุปกรณ์ทดสอบ: 4 กลุ่ม
