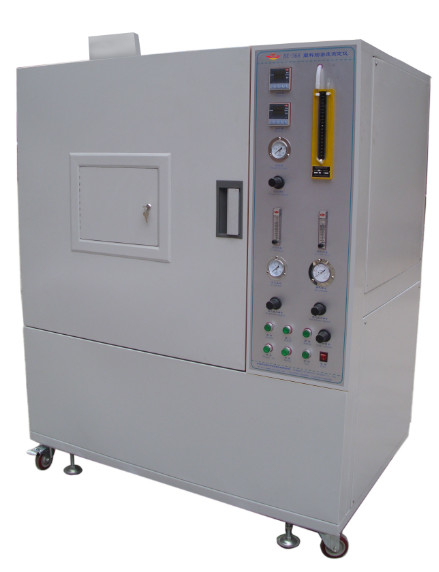

DX-8368 เครื่องทดสอบความหนาแน่นควันพลาสติก

เครื่องทดสอบความหนาแน่นของควันจากการเผาไหม้จากพลาสติก เป็นอุปกรณ์ทดสอบชนิดใหม่สําหรับการวัดความหนาแน่นของควันที่พัฒนาขึ้นตามเงื่อนไขทางเทคนิคที่กําหนดไว้ในมาตรฐาน GB/83232-2008 และ ISO5659-2 "วิธีการทดสอบการสร้างควันจากพลาสติก ตอนที่ 2 สําหรับการกําหนดความหนาแน่นของควันโดยวิธีห้องเดียว", มาตรฐานเหล่านี้เหมาะสําหรับการกําหนดความหนาแน่นทางแสงเฉพาะของควันที่เกิดเมื่อพลาสติกถูกเผา และความหนาแน่นทางแสงเฉพาะสูงสุดคือผลการทดสอบใช้ในการประเมินผลการควันของพลาสติกภายใต้สภาพที่กําหนด.
มันสอดคล้องกับ GB8323.2-2008 "การผลิตควันพลาสติก - ส่วนที่ II: วิธีการทดสอบในการกําหนดความหนาแน่นของควันด้วยวิธีห้องเดียว" และ ISO5659.2-2006 "การผลิตควันพลาสติก - ส่วนที่ II:การกําหนดความหนาแน่นทางแสง โดยวิธีห้องเดียว. astm e662
อุปกรณ์ทั้งหมดประกอบด้วยห้องทดสอบปิด ระบบการวัดฟอโตเมตร กระโปรงรังสี ระบบการเผาไหม้ เครื่องจุดไฟ กล่องทดสอบเครื่องวัดอุณหภูมิและโปรแกรมทดสอบความหนาแน่นของควันวงจรนี้ถูกพัฒนาโดยไมโครคอมพิวเตอร์ชิปเดียว มีเนื้อหาทางเทคนิคสูงและผลงานที่มั่นคงแต่ยังสามารถใช้ในการประเมินวัสดุอื่น ๆ (eยาง, ผิวเคลือบผ้า, พื้นผิว lacquered, ไม้และวัสดุอื่น ๆ) และถูกใช้อย่างแพร่หลายในโรงงานผลิตในอุตสาหกรรมพลาสติก, อุตสาหกรรมวัสดุแข็ง,และหน่วยวิจัยวิทยาศาสตร์และการทดสอบ.

1ห้องทดสอบ:

1.1 ประตูหน้าติดตั้งหน้าต่างและโล่แสงที่ไม่โปร่งใสที่ปิดการเคลื่อนไหวของหน้าต่าง

1.2 ด้านล่างของกล่องสี่เหลี่ยมถูกติดตั้งด้วยแผ่นแผ่นอลูมิเนียมสําหรับการระเบิดเพื่อป้องกันความดันเกิน ซึ่งประกอบด้วยแผ่นป้องกันการระเบิดความหนา 0.04 มิลลิเมตร ความยาว 405 มิลลิเมตรความกว้าง 200mmและพื้นที่รวม 81000mm2 และอุปกรณ์ควบคุมความดันภายในกล่องติดตั้ง (ดูรูป 2)

1.3 หน้าต่างไฟ: หน้าต่างไฟด้านบนและด้านล่างสอง Ø 75 มิลลิเมตร ด้านล่างของหน้าต่างไฟมีเครื่องทําความร้อนไฟฟ้าแบบวงกลมขนาด 9Wเพื่อให้แน่ใจว่าอุณหภูมิของพื้นผิวด้านบนของหน้าต่างแสง (50 oC ~ 55o C เป็นที่เหมาะสม) เพื่อลดปริมาณควันบนพื้นผิวให้ต่ําสุด, กระจกแสงตั้งอยู่บนด้านบนของกล่องทดสอบ และมีแพลตฟอร์มแสงหนา 8 มิลลิเมตรติดตั้งรอบกระจกแสงข้างนอกกล่องทดสอบและตารางแสงถูกติดตั้งด้วยไม้เหล็ก Ø 15 mm ที่สามารถเชื่อมต่อแพลตฟอร์มที่ติดตั้งกับกล่องทดสอบได้.

1.4 ขนาดภายใน: ความสูง 914 มิลลิเมตร X ความกว้าง 914 มิลลิเมตร X ความลึก 610 มิลลิเมตร

1.5 วัสดุ: ประกอบด้วยสามชั้น: ชั้นภายนอกเป็นแผ่นเหล็กหนา 1.5 มม.ชั้นกลางประกอบด้วยชั้นอะซเบสโตสความหนา 60 มิลลิเมตรและชั้นภายในเป็นสแตนเลส USU304 ความหนา 1.2 มิลลิเมตร, อุณหภูมิสูงไฟฟ้าสแตนเลส baking สีดํา, ซึ่งสามารถทําความสะอาดง่าย.

1.5 ทางเข้าอากาศและทางออก: ทางเข้าอากาศติดตั้งอยู่บนด้านบนของกล่องทดสอบ โดยมีเส้น径 Φ65mm และสถานะการปิดและการปิดถูกควบคุมโดยซัลเลโนอิดวาล์วที่มีฟลานจ์ประตูออกติดตั้งอยู่ด้านล่างด้านซ้าย, กว้าง Φ80mm และควบคุมโดยซอลีนอยด์วาล์วที่มีฟลิ่งส์เพื่อควบคุมสภาวะปิดและปิด และมีพัดลมอากาศติด

2ระบบการวัดไฟฟ้าแสง:มันประกอบด้วยปั๊มพลังงาน ท่อปรับแสง, กลมขยาย, ชัตเตอร์, ฟิลเตอร์, กลมเฉลี่ย, เลนส์, ระบบอ๊อบสคูราทางออทติกัล, แหล่งแสงและเครื่องทําความร้อนหน้าต่างทางออทติกัล

2.1แหล่งแสง:

2.1.1แหล่งแสง: มันประกอบด้วยหลอดไฟฟ้าไฟฟ้า 6.5V, เครื่องแปลงที่ให้พลังงาน (การเข้า 220V และการออก 6.5V) และตัวต่อรองที่เปลี่ยนแปลง

2.1.2การติดตั้ง: หลอดไฟถูกติดตั้งในกล่องมืดที่ไม่โปร่งใสที่ด้านล่างของห้องทดสอบ ซึ่งประกอบด้วยแหล่งแสง, เลนส์คอนเว็กซ์, เครื่องทําความร้อนหน้าต่างแสง และหน้าต่างแสง

2.1.3. เครื่องระบายไฟหน้าต่าง: แหล่งไฟฟ้า AC220V, ล้อมรอบด้วยสายต่อต้าน 9W, เพื่อให้แน่ใจว่าอุณหภูมิของพื้นผิวบนของหน้าต่าง (50 oC ~ 55oC)

2.1.4. เลนส์คอนเว็กซ์: กว้าง 51 มิลลิเมตร, ปรับและปรับขนาด, สร้างแหวนโดยสิ้นเชิงที่มีกว้าง 51 มิลลิเมตรและไม่มีแสงอื่น ๆ ในรังนอกแหวน

2.1.5หน้าต่างทางออนไลน์: ประกอบด้วยฟิล์มแพร่กระจายที่ไม่ขัดขวาง และกล่องกล้องมืด

2.2- โฟโตดิจักดิ์:

2.2.1. เครื่องตรวจแสง: ประกอบด้วยท่อปรับแสง, เครื่องกรองปรับขนาด, ชัตเตอร์, เครื่องกรอง, เครื่องกรองเฉลี่ย, เลนส์คอนเวกซ์, หน้าต่างออทติกัล เป็นต้น

2.2.2ท่อปรับแสง:

2.2.2.1. ปารามิเตอร์ของท่อ photomultiplier: โลเตจ: DC 1000V, แหล่งไฟฟ้า: ทางเข้า 12V, ทางออก 0 ~ -1200V 2mA

2.2.2.2การประมวลผลระบบไฟฟ้าแสง: เครื่องตรวจแสงเป็นหลอด photo-multiplier เชื่อมต่อกับรูปแบบตัวเลข A/D และประมวลผลโดยไมโครคอมพิวเตอร์ขยายหลายระยะมันสามารถวัดต่อเนื่องการส่งของความหนาแน่นทางออนไลน์ที่ตรงกันข้ามในเวลา, ซึ่งเป็น 5 ปริมาณของการตอบสนองความละเอียดของสายสี, เหมือนกับการตอบสนองของตาเปล่าและกระแสที่มืดน้อยกว่า 0.001uA.ความรู้สึกขั้นต่ําของท่อ photo multiplier สามารถได้รับโดยการอ่าน 100% ของ 0.5 เครื่องกรองเฉลี่ยและ เครื่องกรองขยาย ND-2 ในเส้นทางทางแสง

2.2.3เครื่องกรองเลื่อนขนาด: ความผ่าน ND-2.0 คือ 0.95% และอุณหภูมิสีของแหล่งแสง A คือ K=2854

2.2.4. ผ้าปิด: ใช้สําหรับการแก้ไขความละเอียด 0%

2.2.5. ฟิลเตอร์: สําหรับฟิลเตอร์ชําระค่า คอมเพนเซชั่น ความหนาแน่นทางแสงคือ 0.1 ~ 1.0 และ 2.0ทั้งหมด 11 ชิ้น

2.2.6เครื่องกรองเฉลี่ย ND-05, ความผ่าน 31.7%, อุณหภูมิสีแหล่งแสง K = 2854.

2.2.7. เลนส์คอนเว็กซ์: กว้าง 51 มิลลิเมตร, เพื่อให้รังสีตรงสามารถถูกเน้นในจุดที่แข็งแรงเล็ก ๆ ที่แผ่นโปร่งใสระหว่าง obscura ด้านบนและด้านล่าง.

2.2.7การปรับขนาดระบบออปติก: การตรวจจับด้วยกรองเฉลี่ยที่มีความหนาแน่นทางออปติก 3.0 และความยาวคลื่น 550 ~ 650nm

2.2.8หน้าต่างทางออนไลน์: ประกอบด้วยแผ่นกระจกแพร่กระจกและกล่องกล้อง

3. เคล็ดระบายรังสี

3.1. กระบอกรังสี: มันประกอบด้วยองค์ประกอบการทําความร้อนที่มีพลังงานประเมิน 2600W ซึ่งสามารถให้ความเข้มข้นรังสี 10KW / m2 ~ 50KW / m2 ในศูนย์กลางของพื้นผิวตัวอย่างเมื่อทดสอบความเรืองแสงของสองตําแหน่งที่อยู่ห่างจากศูนย์กลางของตัวอย่าง 25 mm, ความเรืองแสงของสองตําแหน่งนี้ไม่สามารถต่ํากว่า 85% ของความเรืองแสงของศูนย์กลางของตัวอย่าง

3.2. เครื่องทําความร้อนแบบกระจกแสง: ใช้พลังงานจากเครื่องพลังงานอิสระ, พลังงานของเครื่องแปลงแยกระยะเดียวคือ 3000W, และการควบคุมอุณหภูมิใช้การควบคุม thyristor ด้วยวงจรเร็ว,และอุณหภูมิการควบคุมสามารถตั้งค่าได้ที่ ± 2 °C.

3.3.เครื่องวัดกระแสความร้อน: พื้นที่เรียบที่มีช่วง 50kw / m2 และเส้น径 10mm ในพื้นที่รับรังสี

3.4อุปกรณ์จุดไฟ: ช่องจุดไฟประกอบด้วยท่อทองแดงขนาดเปิด Φ4.0mm และความยาวของไฟและขนาดแนวราบคือ 30mm

4. ระบบประปาแก๊ส:

4.1แหล่งก๊าซ: ความบริสุทธิ์ 95% ก๊าซปรอเปนและอากาศผสมผสาน ความดัน 170Kpa

4.2.เครื่องวัดกระแสโพเพน: 1 ~ 100cm3/min

4.3. เครื่องวัดระบายอากาศ: 5 ~ 500cm3/min

5.ผลงาน:

1ความละเอียดการส่ง: 0.0001%

2ระยะการวัด: 0-100% การเปลี่ยนเกียร์อัตโนมัติในการวัด

3ความแม่นยําในการวัด: ± 3%

4. โลตติกทํางาน: AC200-240V 50Hz

5- ความชื้นในห้อง: อุณหภูมิห้อง -40°C

6สภาพแวดล้อมการทํางาน: เมื่อเครื่องมือทํางาน ควรหลีกเลี่ยงแสงอาทิตย์ตรงและไม่มีการไหลของอากาศบังคับ

6โปรแกรมการวัด:

พื้นฐานจาก WINDOWS XP อินเตอร์เฟซการทํางานและสไตล์ LabVIEW การถ่ายทอดเทียบกับเส้นโค้งเวลาถูกแสดง อินเตอร์เฟสภาษาจีนและภาษาอังกฤษ และให้คู่มือการใช้ภาษาจีนและภาษาอังกฤษ
