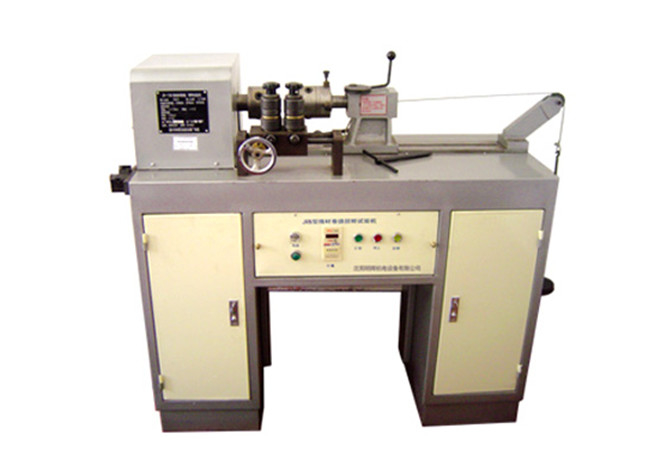

เครื่องทดสอบความแม่นยําสูง DX8440 Wire Winding Torsion

DX8440 เครื่องทดสอบการบิดของสายลม

การนําเสนอผลิตภัณฑ์: เหมาะสําหรับการดําเนินการทดสอบการบิดและการล่อบนแท่งทองแดง, ท่อนอลูมิเนียมและสายเหล็กที่ความเร็วการบิดที่กําหนดไว้มันยังสามารถนําไปใช้กับความแข็งแรงการบิดของสายโลหะต่าง ๆ และจํานวนครั้งที่ฟิล์มสีของสาย enameled สามารถทนต่อการบิด.
วิธีการทดสอบ: วิธีการทดสอบคือการจับปลายทั้งสองของชิ้นทดสอบและติดตั้งปลายหนึ่งไว้ในที่ขณะที่ต่อเนื่องหมุนปลายอีก 360 o ไปและกลับ จนกระทั่งชิ้นทดสอบแตกหรือหนังสีบนสาย enameled เปลือกออกการเปิดเผยตัวนํา และบันทึกความต้านทานในการบิด
ความสอดคล้องกับมาตรฐาน: ตอบสนองความต้องการของมาตรฐานการทดสอบ GB4909.4-2009 และ GB4909.7-2009
ปริมาตรเทคนิค:
ระยะกว้างตัวอย่าง: ไม้ทองแดง φ 8 มิลลิเมตรหรือน้อยกว่า, สายเหล็ก Ф ต่ํากว่า 3 มิลลิเมตร
ระยะความเร็วการบิด: (10, 30, 60) r.min
ระยะห่างของกั้น: 0-500mm
การกระทําของเครื่องติดตั้ง: ประเภทหมุน
ระยะการลวด: สายอัลลูมิเนียม, Ф 3 มม. ถึง 6 มม. โดยใช้แท่งแกน. แนะนําให้ลวดสายเหล็กด้วยมือต่ํากว่า Ф3 มม.
ระยะสัดส่วนแกน: φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm
ขนาดภายนอก:1400mmx530mmx1100mm
พลังงานไฟฟ้า: AC 220V 50/60Hz 4A
1ภาคทดสอบการบิด
1พลังงาน: DC/1HP
2. การทํางานของอุปกรณ์ติดตั้ง: ประเภทชัค
3. ระยะห่างของคลัมป์: 0-500 มม.
4ความเร็ว: 6 ~ 60 รอบ / นาที, สามารถตั้งค่าตามใจชอบ
5. เวลาหมุน: 0-999999, สามารถตั้งค่าตามใจชอบ
6. การใช้ภาระ:5Kg,10Kg,15Kg
7. ปริมาตร (W × D × H) 130 × 55 × 100 ซม.
2, ส่วนทดสอบการล่อ:
1- กว้างสตาร์คคอร์: ¥1.25 ¥19.00 มม.
2กว้างตัวอย่าง: สายอัลลูมิเนียม ¥ 1.25-¥ 6.00mm, สายเหล็ก ¥ 1.25-¥ 3.80mm
3ความเร็วของสปินด์: ≤8r/นาที ระยะทางการย้ายหัวแกนขวา: ≥ 40
4. มอเตอร์: พลังงาน 0.75KW
5น้ําหนัก: 10 กิโลกรัม 5 กิโลกรัม 2 กิโลกรัม 1 กิโลกรัม
เครื่องนี้เป็นเครื่องทดสอบสําหรับการทดสอบความแข็งแรงและผลประกอบการติดแน่นของสายอลูมิเนียมเหล็ก, ตอบสนองความต้องการของ GB/4909.7 "วิธีการทดสอบสําหรับสายเปล่า - การทดสอบการล่อ".อุปกรณ์ทดสอบที่ใช้ในการล่อและบิดสายอลูมิเนียม, สายเหล็ก, ไม้เหล็ก, และสายเหล็กแกนอะลูมิเนียมสตริง.
