DX8330 เครื่องทดสอบความหนาแน่นควันของสายและสายไฟฟ้า

เครื่องทดสอบความหนาแน่นควันของสายและสายไฟฟ้า DX8330

ประกอบการใช้งาน: ใช้เป็นหลักในการกําหนดปริมาณปริมาณควันที่ปล่อยจากสายไฟฟ้าและสายไฟฟ้าออตติก ระหว่างการเผาไหม้ภายใต้สภาพเฉพาะเจาะจง

ความสอดคล้องกับมาตรฐาน: ตอบสนองความต้องการของ GB/T176511-1998 และมาตรฐานการทดสอบ IEC61034-1-2 "การวัดความหนาแน่นของควันของสายไฟและสายไฟแสงในสภาพเผาไหม้เฉพาะเจาะจง".

คุณสมบัติหลัก: เครื่องทดสอบนี้ใช้ความรู้ทางวิชาชีพในด้านกล, ออทติกัล, และอิเล็กทรอนิกส์ด้วยข้อดี เช่น โครงสร้างที่เหมาะสม, ผลงานที่มั่นคงและการทํางานที่ง่าย; องค์กรปฏิบัติการ Windows XP, ลักษณะ LabVIEW, และกลไกความปลอดภัยที่ครบวงจร.ผลการวัดจะแสดงในเวลาจริง และเส้นโค้งที่สมบูรณ์แบบจะวาดเป็นแบบไดนามิกข้อมูลสามารถบันทึก, ถอนและพิมพ์ออกอย่างถาวร และรายงานสามารถพิมพ์โดยตรง
หลักการ: ระบบการวัดความหนาแน่นของควันทางออนไลน์สําหรับสายไฟที่เผาไหม้หรือสายไฟทางออนไลน์ภายใต้สภาพการเฉพาะเจาะจง ประกอบด้วยแหล่งแสง, เครื่องรับแสงเซลล์แสงซิลิคอน และระบบคอมพิวเตอร์แสงที่ผลิตโดยแหล่งแสงผ่านห้องทดลองความหนาแน่นควัน 3m × 3m × 3m สร้างรังสีแบบเดียวกันของแสงที่มีเส้น径 1.5m±0.1m บนผนังตรงข้ามแหล่งแสง และเซลล์แสงที่ติดตั้งอยู่ในศูนย์กลางของรังสีตรวจจับความเข้มข้นของรังสีจากแหล่งแสงเมื่อมีควันจํานวนมากเกิดขึ้นในห้องเผาไหม้เนื่องจากการเผาไหม้ของสายไฟหรือสายไฟแสงโดยการประมวลผลข้อมูลด้วยระบบคอมพิวเตอร์สามารถคํานวณ transmittance Tt กับการตอบสนองแบบเส้นตรงเทียบกับ 100% ของต้น.

ห้องเผาไหม้: ห้องเผาไหม้ขนาดลูกกลองทั้งหมดถูกติดตั้งบนกองยางสี่เหลี่ยม โดยใช้สแตนเลส SUS304 ความหนา 1.5 มม.

ขนาดห้องเผาไหม้: 3M x 3M x 3M, รวมทั้งหมด 27 เมตรคิวบิก. มันสามารถเป็นโครงสร้างผนังอิฐหรือโครงสร้างแผ่นเหล็ก, เลือกโดยลูกค้า;

โครงสร้างของอุปกรณ์: มีหน้าต่างจมมองจากกระจก และมีหน้าต่างประปาโปร่งขนาด 100 mm x 100 mm ติดตั้งบนผนังตรงข้ามทั้งสองข้างทําให้รังแสงของอุปกรณ์วัดแสงแนวราบผ่าน. ความสูงของศูนย์กลางของหน้าต่างประปาจากพื้นคือ 2150 มม. มีหลุมอากาศหลายหลุมที่ด้านล่าง, กับหลุมอากาศของ 100x500 มม (50 ซม.ด้านล่างมีล้อหกล้อและด้านบนของกลมกลมกลมกลมกลมกลม.

ระบบการวัดทางแสง:
แหล่งแสง: โคมไฟแฮโลเจนควอตซ์นําเข้า พลังงานนาม: 100W ความแรงดันนาม: 12V การกลับแสงนาม: 2000-3000Lm

เครื่องรับสัญญาณ: เป็นเซลล์แสงซิลิคอนที่มีความผ่านแสง 0% แสดงว่าแสงไม่ผ่านและการกระจายแสง 100% แสดงถึงแสงที่ผ่านโดยครบถ้วนโดยไม่ต้องมีอุปสรรคการตอบสนองแบบสเปคตรัลถูกจับคู่กับสเปคตรูฟโตเมตรของคณะกรรมการสากลด้านการสว่าง (CIE)

การติดตั้ง: ติดตั้งบนปลายหนึ่งของท่อความยาว 150 มีหน้าต่างกันฝุ่นในปลายอื่น ผนังภายในของท่อเป็นสีดํากระจ่างและป้องกันการสะท้อน

การกระจายแสง 0% แสดงว่าแสงไม่ผ่านไป ขณะที่การกระจายแสง 100% แสดงว่าแสงผ่านไปโดยสมบูรณ์แบบ โดยไม่มีอุปสรรค

แหล่งจุดไฟมาตรฐาน: แหล่งจุดไฟคือแอลกอฮอล์ 1.0 ลิตร

กระปุกแอลกอฮอล์ (เรือเผา): ผลิตจากสแตนเลส ความหนา 1.0mm, พื้นด้านล่าง 210x110mm, พื้นด้านบน 240x140mm และความสูง 80mm,

สถานที่ติดตั้ง: ความสูงของตู้บรรจุแอลกอฮอล์จากพื้นคือ 100 มม.

การผสมควัน: การใช้พัดลมบนโต๊ะ เพื่อกระจายควันในห้องเผาไหม้อย่างเท่าเทียมกัน ช่องพัดลมอยู่ 250 มม.เหนือพื้นดิน 500 มม.เหนือผนังและปริมาตรของอากาศคือ 7 เมตรคิวบิกต่อนาทีระหว่างการทดลองอากาศถูกเป่าไปในแนวราบโดยพัดลม

การทดสอบแบบว่าง: เป้าหมายคือการปรับอุณหภูมิภายในห้องเผาไหม้ให้ถึงอุณหภูมิที่กําหนดไว้และเผาหลอดแอลกอฮอล์เพื่อให้มีอุณหภูมิ 25 ± 5 °C ในห้องเผาไหม้.

อุปกรณ์วัดอุณหภูมิ: เครื่องตรวจวัดอุณหภูมิถูกติดตั้งในความสูง 1.5 เมตรจากพื้นและ 0.5 เมตรจากผนังภายในประตู. ติดตามอุณหภูมิในห้องทดลอง.

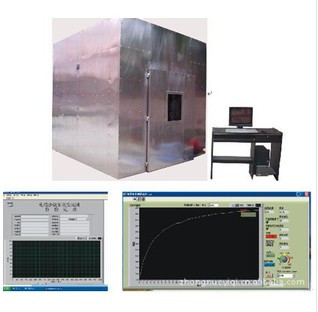

อุปกรณ์เสริมแบบสุ่ม: รวมถึงชุดของโปรแกรมการวัด transmittance ที่สามารถผลิตเส้นโค้งและรายงาน ดูรูป 1 และ 2

รวมคอมพิวเตอร์และเครื่องพิมพ์แต่ละเครื่อง: คอมพิวเตอร์มีเครื่องหมายแบรนด์ Lenovo ดังนี้: CPU: E4300 บอร์ดหลัก: Asus P5KPL เอมโมรี: Kingston 2G; ดิสก์แข็ง 160G จอ: แจก LCD 15 นิ้วซัมซุง DVD; รวมถึงระบบออกควันจากเหล็กไร้ขัดเหล็ก (ใช้อากาศออกควันแรงและการควบคุมสวิทช์ไฟฟ้าตามที่แสดงในรูป)

ขนาดที่เสนอไว้สําหรับการวางเครื่องมือนี้ในห้องปฏิบัติการ: ความสูง 4.5M x ความลึก 4MX ความยาว 6m

ความต้องการอุณหภูมิห้องปฏิบัติการ: 25±5°C

สภาพการใช้งานสิ่งแวดล้อม: ดินเรียบ, ระบายอากาศดี, ปราศจากก๊าซและฝุ่นที่เผาไหม้, ระเบิด, กินเสีย; ไม่มีแหล่งรังสีไฟฟ้าแม่เหล็กแรงใกล้เคียงปล่อยพื้นที่รักษาที่เหมาะสมรอบอุปกรณ์.

อุณหภูมิ: 5°C ~ 30°C
ความดันอากาศ: 86-106kPa
พลังงานไฟฟ้า: AC220V/50HZ
ระยะความสับสนที่อนุญาตของแรงดัน: 380V ± 10%
ระยะความสับสนที่อนุญาตของความถี่: 50Hz ± 1%

ผู้ใช้งานต้องตั้งค่าสวิทช์อากาศและพลังงานความจุที่เหมาะสมสําหรับอุปกรณ์ที่สถานที่ติดตั้งและสวิทช์นี้ต้องเป็นอิสระและอุทิศสําหรับการใช้อุปกรณ์นี้.

เมื่ออุปกรณ์ไม่ได้ทํางาน อุณหภูมิบริเวณควรรักษาภายใน 0-45 °C
1อุปกรณ์วัดแสง:
A. โคมไฟแฮโลเจนควอตซ์ที่นําเข้าที่มีแหล่งแสง: พลังงานนาม: 100W, ความแรงดันนาม: 12V, การกลับแสงนาม: 2000-2000-
3000Lm
B. เครื่องรับสัญญาณ: เป็นเซลล์แสงซิลิคอนที่มีการกระจายแสง 0% แสดงว่าแสงไม่ผ่านและการกระจายแสง 100% แสดงถึงแสงที่ผ่านโดยครบถ้วนโดยไม่ต้องมีอุปสรรค.
2แหล่งจุดไฟมาตรฐาน:
A. แหล่งจุดไฟคือแอลกอฮอล์ 1.0L
B. กระปุกแอลกอฮอล์: ผลิตจากสแตนเลส ด้านล่าง 210110 มิลลิเมตร ด้านบน 240140 มิลลิเมตร และความสูง 80 มิลลิเมตร ผลิตจากแก้วควอตซ์
3การผสมควัน: การใช้พัดลมบนโต๊ะ เพื่อกระจายควันในห้องเผาไหม้อย่างเท่าเทียมกัน
4การทดสอบแบบว่าง: ไฟหลอดแอลกอฮอล์เพื่อให้มีอุณหภูมิ 25 ± 5 °C ในห้องเผาไหม้
5อุปกรณ์วัดอุณหภูมิ: เครื่องตรวจวัดอุณหภูมิถูกติดตั้งในความสูง 1.5 เมตรจากพื้นและ 0.5 เมตรจากผนังภายในประตู
6. มีซอฟต์แวร์การวัดการกระจายผ่านที่รวมไว้ ซึ่งสามารถผลิตเส้นโค้งและรายงาน
7รวมถึงคอมพิวเตอร์หนึ่งเครื่อง (เครื่องพิมพ์ด้วยตนเอง)
