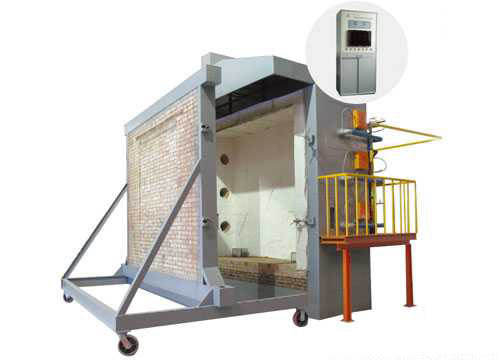

DX8342 เครื่องทดสอบความทนทานต่อไฟขององค์ประกอบอาคาร

สาขาใช้งาน: เหมาะสําหรับการทดสอบความทนทานไฟขององค์ประกอบของอาคารและผลการทดสอบความทนทานไฟขององค์ประกอบส่วนแยกตั้งที่บรรทุกภาระ
ความดันการทํางาน: AC 380V ± 10% 50NZ
ร่างเตาอบ: ช่องผ่านเตาอบทดลองประกอบด้วยอิฐ โครงสร้างเหล็ก และวัสดุกันไฟ
ขนาดตัวอย่าง: กว้าง 300 มิลลิเมตร × สูง 300 มิลลิเมตร (สามารถปรับแต่งได้)
ขนาดภายในเตาอบประมาณ:
เตาอบแนวตั้ง: L3.2m × W2.2m × H4.0m
เตาอบแนวราบ: L3.2m × W3.2m × H1.5m
อัตราการไหลของก๊าซ: 0-100L/นาที, ด้วยความแม่นยําในการวัด 2.5 ระดับ
อัตราการไหลของอากาศ: 0-50m3/min ความแม่นยําการวัด≤±0.5m3/min
ความจุของถังแก๊ส ≥ 50kg × 6
อุปกรณ์วัดภาระ: ± 2.5% ของค่าภาระควรเพิ่ม (จําเป็นสําหรับการทดสอบชนิดภาระ)
โซนด์วัดช่องว่างของชิ้นทดสอบ: กว้าง 6mm±0.1mm และกว้าง 25mm±0.2mm
ระบบการเผาไหม้: ระบบกระจายก๊าซ (ภายใน 10 เมตร) ช่องจมน้ํา (ไม่น้อยกว่า 20) และวาล์วควบคุม
แหล่งก๊าซเผาไหม้: โปรแปน ก๊าซเหลว
ระบบควบคุมอุณหภูมิเตา: จุดการเก็บตัวอย่างสูงสุด 10 จุด
ระบบระบายอากาศและบานควบคุมอากาศ เป็นต้น
ระยะการวัดความร้อนของรังสีบนพื้นผิวไฟหลังของตัวอย่างคือ 0 ~ 10W / cm2
ระยะการวัดแรงดันเตา: 0-100pa
ความแม่นยําของการวัด: ≤ ± 3pa
อุณหภูมิการทดสอบ: การควบคุมอุณหภูมิเตาตอบสนองความต้องการของ T-T0=3451g (8t+1) และความเบี่ยงเบนในการควบคุมอุณหภูมิของมัน
เมื่อ 0 นาทีเมื่อ 10 นาทีเมื่อ T> 30 นาที, d ≤ 5%
อุณหภูมิเตา: ± 15 °C
อุณหภูมิภายในตัวอย่าง: ± 10 °C
อุณหภูมิการเผาผืนชิ้นทดสอบ: ± 4 °C
สภาพการวัดความดันเตา:
ภายหลัง 5 นาทีของการทดลอง เตาเผาควรบรรลุสภาพความดันบวกที่กําหนดไว้ต่อไปนี้
องค์ประกอบแนวราบ - บนระนาบแนวราบ 100 มิลลิมิตรล่างจากด้านล่างของชิ้นทดสอบ ความดันในเตาอบคือ 15pa±5pa
ส่วนประกอบตั้ง - ตั้งอยู่ความสูง 3 เมตรภายในเตาอบและห่างจากพื้นผิวของชิ้นทดสอบ 100 มม. ความดันเตาอบคือ 15pa±5pa
ภายหลัง 10 นาทีของการทดลอง หม้อควรออกความดันบวกที่กําหนดไว้ต่อไปนี้
องค์ประกอบแนวราบ - บนระนาบแนวราบ 100 มิลลิเมตรใต้พื้นของชิ้นทดสอบ ความดันเตาอบคือ 17pa±3pa
องค์ประกอบแนวตั้ง - ตั้งอยู่ความสูง 3 เมตรภายในเตาอบและห่างจากพื้นผิวของชิ้นทดสอบ 100 มม. ความดันเตาอบคือ 17pa±3pa
อุณหภูมิเตาอบ: ± 15 °C โดยใช้เทอร์โมคอลล์ขนาดกว้าง 1 มม.
อุณหภูมิการเผาผืนชิ้นทดสอบ: ± 4 °C, ด้วยเทอร์โมคัพลที่มีเส้น径 0.5mm
พลาตินูม โรเดียม พลาตินูม เทอร์โมคอปเปอร์ S-value ความแม่นยําระดับ II
เครื่องทําความร้อนที่มีค่าเค คลาส II
ระยะเวลา: 0-120 นาที ความแม่นยําของเวลา: <± 1s
ระบบตรวจสอบอุณหภูมิตัวอย่าง: จุดการตรวจสอบตัวอย่างสูงสุด 20 จุด

พื้นที่ใช้งาน: หม้อทดสอบตรงกับตัวชี้วัดและความต้องการทางเทคนิคที่ระบุในมาตรฐานแห่งชาติ GB/T7633-2008และเหมาะสําหรับการทดสอบความทนทานต่อไฟของประตูแนวราบที่ไม่บรรทุกภาระและชาร์ตลิ่ง.
ปริมาตรหลัก:
การบริโภคพลังงาน: 6KW
ระยะวัดความดันเตา: 0-100Pa ความแม่นยําของการวัด: ≤ ± 3Pa
อัตราการไหลของอากาศ: 0-50m3/min ความแม่นยําของการวัด: ≤ ± 0,5 m3/min
แหล่งก๊าซเผาไหม้: โปรแปน ก๊าซเหลว (ผู้ใช้ให้บริการ)
ความจุของถังแก๊ส: 50kg × 6
ระยะการวัดความร้อนของรังสีบนพื้นผิวไฟหลังของตัวอย่าง: 0-10W/cm2
ระยะวัดความดันเตา: 15Pa ± 5Pa
อุณหภูมิการทดสอบ: โปรแกรมเพิ่มอุณหภูมิ 15 นาที อุณหภูมิห้อง ~ 718 °C
ความร้อนห้อง 30 นาที ~ 821 °C ความร้อนห้อง 60 นาที ~ 925 °C
อุณหภูมิห้อง 90 นาที ~ 986 °C; อุณหภูมิห้อง 120 นาที ~ 1029 °C
อุณหภูมิห้อง 180 นาที ~ 1115 °C อุณหภูมิห้อง 240 นาที ~ 1150 °C
เซ็นเซอร์วัดอุณหภูมิ: ภายในเตาอบ: 9 เตรมอาร์คเกอร์ไนเคิล โครม ไนเคิล ซิลิคอน ค่า K, ระดับความแม่นยํา: II
กลับไฟ: 29 เครื่องบี๊บ nickel chromium nickel silicon thermocouples ค่า K ระดับความแม่นยํา: II
ระยะเวลา: 0-240 นาที ความแม่นยําของเวลา: <± 1 วินาที
ขนาดตัวอย่างภายนอก: (นิติบุตรสามารถปรับปรุงรายละเอียดพิเศษได้)
พื้นที่ใช้งานของอุปกรณ์: ยาว × กว้าง × สูง (3.8 × 2.4 × 4.5) m
น้ําหนักของอุปกรณ์: 4500 Kg (เตาอบทดสอบต้องติดตั้งในสถานที่);
ระบบประปา: 150kg/h (ไม่จํากัด)

ISO 9705:2003 ระบุวิธีการทดสอบเพื่อจําลองไฟที่เกิดขึ้นในมุมของห้องเล็กวิธีนี้ใช้แหล่งจุดไฟมาตรฐาน และมีเป้าหมายที่จะประเมินผลกระทบของผลิตภัณฑ์บนพื้นผิวในการพัฒนาไฟวิธีนี้ให้ข้อมูลเกี่ยวกับการเผาไหม้ของไฟที่เกิดขึ้นภายใต้แหล่งจุดไฟมาตรฐาน จากการเผาไหม้จนถึงการเผาไหม้2003 ยังนําเทคนิคการวัดที่แตกต่างกันในและนอกห้องการทดลอง ISO 9705 ในบทความนี้ให้ข้อมูลพื้นฐานและการสนับสนุนสําหรับผู้ใช้ที่เป็นไปได้ มันให้ผู้ใช้ข้อมูลทางเทคนิคเกี่ยวกับการทดสอบแหล่งไฟการไหลของความร้อนของเครื่องเผาในห้อง, อุปทานความร้อนของห้องในไฟ, ประเภทของควันและก๊าซพิษที่ผลิต, และผลการจําลองของการทดสอบเหล่านี้มันให้ผู้ใช้ข้อมูลที่จําเป็นเพื่อช่วยพวกเขาเลือกขั้นตอนการทดสอบสําหรับโครงการหรือกฎหมายเฉพาะเจาะจง.
วิธีการทดสอบในประเทศของเรานําวิธีการทดสอบนี้มาใช้ในแบบเท่าเทียมกัน และมาตรฐานที่พัฒนาคือ ผสม B และผสม C ของ GB 20286
สอดคล้องกับมาตรฐาน: ISO 9705, NFPA 266, GB20286 รายละเอียด B และรายละเอียด C ฯลฯ

ปริมาตรเทคนิค:
1. 19 นิ้ว รากเครื่องมือ รวมถึงอุปกรณ์วัดออกซิเจน ก๊าซคาร์บอนไดออกไซด์ และก๊าซคาร์บอนโมโนออกไซด์
2. เครื่องวิเคราะห์ออกซิเจนใช้วิธีการวัดการเปลี่ยนแปลงความดัน paramagnetic เพื่อตรวจจับปริมาณออกซิเจนในก๊าซ เวลาตอบสนอง (T90) 3.5 s, เวลาในการประมวลผลสัญญาณภายใน< 1 s,เครื่องตรวจความดัน (ภายใน) 50-200 kpa, ความเคลื่อนไหว 0<0.5% ของช่วงขั้นต่ําบนป้ายชื่อ/เดือน, ความเคลื่อนไหวการวัด<0.5% ของช่วงการวัดปัจจุบัน/เดือน, ความผิดพลาดในการซ้ํา <1% ของช่วงการวัดปัจจุบันขั้นต่ําการตรวจจับ < 1% ของช่วงการวัดปัจจุบัน, ความผิดพลาดเชิงเส้น < 1% ของช่วงการวัดปัจจุบัน
3. เครื่องวิเคราะห์คาร์บอนไดออกไซด์และเครื่องวิเคราะห์คาร์บอนโมโนออกไซด์เป็นชนิดอินฟราเรดที่ไม่แยกกัน โดยพึ่งจากหลักการที่โมเลกุลก๊าซมีช่วงสับซ้อนแสงอินฟราเรดเฉพาะและนํามาใช้วิธีการวิเคราะห์อินฟราเรดแบบสลับแสงสว่างเดียว. ขั้นต่ําของขั้นต่ําการตรวจสอบคือ 1% ของช่วงการวัดปัจจุบัน เมื่อการวัดความผิดพลาดเส้นตรงอยู่ในช่วงสูงสุด มันน้อยกว่า ± 1% ของช่วงเต็มความสามารถซ้ําอีกน้อยกว่า ± 1% ของช่วงขั้นต่ําบนป้ายชื่อ. เวลาตอบสนอง (เวลา T90) ต่ํากว่า 30 วินาทีเมื่ออัตราการไหลของแก๊สตัวอย่างประมาณ 1.2L/นาที
4ระยะของเครื่องวิเคราะห์ออกซิเจนคือ 0-25%, ระยะของเครื่องวิเคราะห์คาร์บอนไดออกไซด์คือ 0-10%, และระยะของเครื่องวิเคราะห์คาร์บอนโมโนออกไซด์คือ 0-1%
5โดยใช้เครื่องควบคุมอุณหภูมิในการควบคุมกรงเย็น ระหว่างกระบวนการการสกัดก๊าซของการทดลอง
6. ปั๊มตัวอย่างแก๊สหัวสองตัว สามารถส่งตัวอย่างแก๊สที่เกิดระหว่างการเผาไหม้ไปยังเครื่องวิเคราะห์ที่อยู่ห่างประมาณ 30 เมตร
7ระบบรวบรวมข้อมูล (รวมถึงโปรแกรมการทํางานและการควบคุม)
8. บอร์ดการประกอบใช้ช่วงการเพิ่มความสามารถ 16 บิต
9ประเภทของเทอร์โมคอปเปอร์: ประเภท K ระยะ: อุณหภูมิบริเวณ ~ 1500 องศาเซลเซียส
10ระบบการรวบรวมข้อมูลสามารถเริ่มต้นโดยการติดตั้งเครื่องบันทึกข้อมูล หรือตัวชี้ทางในสถานที่เพื่อรวบรวมข้อมูล
11ระบบรวบรวมข้อมูลประกอบด้วยองค์ประกอบดังนี้
12หน่วยเข้าเทอร์โมคอปเปอร์บิต หน่วยเข้าอานาล็อก 16 บิต หน่วยเข้า/ออกดิจิตอล 12 บิต หน่วยออกอานาล็อก 4 และ 8 สล็อต โบเดอร์บอร์ด ซ็อตเชื่อมต่อ หน่วยเครือข่ายพลังงานไฟฟ้า 24V 5A DC การเข้าพลังงานทั่วไปคอมพิวเตอร์เก็บข้อมูล เครื่องพิมพ์
