DX8422 เครื่องทดสอบการเผาไหม้

เครื่องทดสอบการเผาไหม้ความสมบูรณ์แบบของสายเคเบิลและสายเคเบิลออปติก DX8422

สอดคล้องกับมาตรฐานเครื่องทดสอบความต้านทานไฟสําหรับความสมบูรณ์แบบของสายเคเบิลและสายเคเบิลออฟติกส์ GB/T19216.11-2003/IEC60331-11:1999 "การทดสอบความสมบูรณ์แบบของสายเคเบิลและสายเคเบิลออฟติกส์ในสภาพไฟ - ส่วนที่ 11:อุปกรณ์ทดสอบ - การออกแบบเครื่องป้อนไฟแยกกันที่มีอุณหภูมิไฟไม่ต่ํากว่า 750 °C, สอดคล้องอย่างเต็มที่กับ GB/T19216.21-2003/IEC 60331-21:1999 "การทดสอบความสมบูรณ์แบบของสายไฟฟ้าและสายไฟฟ้าในสภาพไฟ - ส่วน 21:ขั้นตอนการทดสอบและความต้องการ - สายไฟฟ้าที่มีความกระชับกําลังปริมาณ 0.6/1.0kV และต่ํากว่า" และ GB/T19216.23-2003/IEC 60331-23:1999 "การทดสอบความสมบูรณ์แบบของสายไฟฟ้าและสายไฟฟ้าในสภาพไฟ - ส่วน 21:ขั้นตอนการทดสอบและความต้องการ - สายเชื่อมข้อมูล" GB/T19216.25-2003/IEC 60331-25:1999 ความต้องการของมาตรฐานการทดสอบ "การทดสอบความสมบูรณ์แบบของสายไฟฟ้าและสายไฟฟ้าแสงในสภาพไฟ - ส่วน 21: ขั้นตอนการทดสอบและความต้องการ - สายไฟฟ้าแสง"

การออกแบบห้องเผาไหม้ ใช้วิธีสองวิธีให้ลูกค้าเลือก:

1. วิธีแรกคือการใช้การก่อสร้างผนังอิฐ และบริษัทของเราได้เสนอแผนการออกแบบและส่งวิศวกรมืออาชีพเพื่อให้คําแนะนําการก่อสร้างในสถานที่;
2. วิธีที่สองคือการใช้วัสดุที่เหมาะสมในการติดตั้งมันบนกองเหล็กมุมเพื่อสร้างห้องเผาไหม้กลมทั้งหมด

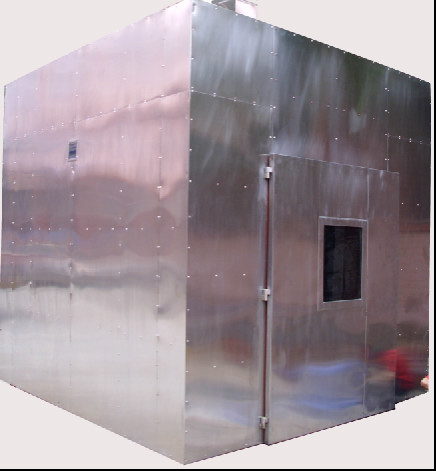

3. ขนาดห้องเผาไหม้: 3M x 3M x 3M, รวมทั้งหมด 27 เมตรคิวบิก. สามารถเป็นโครงสร้างผนังอิฐหรือโครงสร้างแผ่นเหล็ก, เลือกโดยลูกค้า

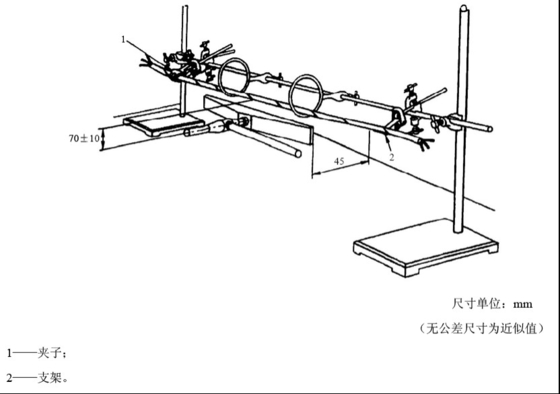

4. ตัวถือตัวอย่าง: ตัวอย่างถูกสนับสนุนด้วยแหวนโลหะสองหรือสามแหวนที่มีวงกลมภายในประมาณ 150 mm
5. คลิป
6. กล่อง

7. หน่วยมิติ:mm (มิติที่ไม่มีความอนุญาตเป็นค่าประมาณ)

   อุปกรณ์เผาไหม้:

   1. โคมไฟสเปรย์: โคมไฟสเปรย์ก๊าซโปรแปนริบน์ที่มีความยาว 500 มิลลิเมตรและความกว้าง 15 มิลลิเมตร พร้อมด้วยเครื่องผสมเวนทูรี มีช่องเจาะสามแถวที่มีเส้น径 132 มิลลิเมตรและระยะห่างศูนย์กลาง 3.2 มิลลิเมตรเจาะรู

   2- เครื่องวัดกระแส: เครื่องวัดกระแสอากาศ: 80L/min; เครื่องวัดกระแสโพเพน: 5L/min

   3การประกอบของระบบควบคุมหลอดสเปรย์ประกอบด้วย: วาล์วควบคุมความดัน, เครื่องจุดไฟแบบพีเซโอไฟฟ้า, อุปกรณ์ดับไฟ, เทอร์โมคัพลควบคุมอุณหภูมิแหล่งก๊าซ (ให้บริการโดยบริษัทของคุณ), วาล์วควบคุม, อุปกรณ์จุดไฟ, ท่อแก๊ส, เครื่องวัดระบายน้ํา, เครื่องผสมเวนทูรี, หลอดสเปรย์, วาล์วลูกกลอง, ท่ออากาศ, กระปุกอากาศดัน (ผู้ใช้เอง)

   4. ไทม์: 0~99.99s/m/h สามารถตั้งตามใจชอบ

   5อุปกรณ์จุดไฟ: สําหรับจุดไฟอัตโนมัติ

   6เครื่องควบคุมอุณหภูมิ: ประกอบด้วยส่วนที่ติดตามอุณหภูมิ 2 ส่วน มีช่วงอุณหภูมิ 0 ~ 1000 °C และสามารถตั้งค่าได้ตามใจชอบ

8. หน่วยมิติ: มม

   ความละเอียดของมิติทั้งหมดคือ ± 5%

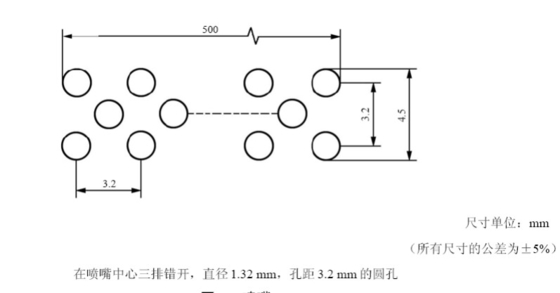

   สามแถวของหลุมกลมที่กระชับกระชับ โดยมีกว้าง 1.32 มิลลิเมตรและระยะห่าง 3.2 มิลลิเมตร จัดไว้ในกลางของช่อง

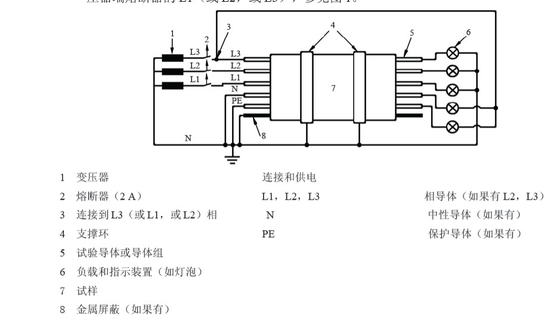

9. เครื่องแปลงทดสอบ: 3000VA สามชิ้น

   ความแรงดันการทดสอบ: AC1000V กระแสการทดสอบ: 3A



10. เครื่องแปลง การเชื่อมต่อและการให้พลังงาน
11. ฟิวส์ ((2A) L1,L2,L3 วงการนําเฟส ((หากมี L2.L3)
12. การเชื่อมต่อกับ L3 ((หรือ L2 หรือ L1) N ผ่องเชือกเฉลี่ย ((ถ้ามี)
13. แหวนสนับสนุน PE สายการป้องกัน ((ถ้ามี)
14. คอนดิกเตอร์ทดลองและกลุ่มคอนดิกเตอร์
15. อุปกรณ์บรรจุและชี้วัด (เช่นหลอดไฟ)
16. ตัวอย่าง
17. การป้องกันโลหะ ((ถ้ามี)

18. รวมทั้งภาระ: ความดันทดสอบสามารถปรับได้จาก 0 ถึง 1000V

    ระยะกระแสปัจจุบัน: 0.1-3A, กระแสทดสอบสามารถปรับตามความต้องการมาตรฐาน, แต่ถ้ามันมากกว่า 3A, มันจะได้รับการป้องกัน;

    ความจุของภาระควรทําให้ตัวอย่างทดสอบสามารถดําเนินการทดสอบได้ แม้ว่ากระแสการทดสอบจะเข้าใกล้ 3A

    วงจรไฟฟ้ามีอุปกรณ์ป้องกันที่เหมาะสม เพื่อให้แน่ใจว่าระหว่างการเผาไหม้หรือการเสียสายไฟพนักงานจะไม่ถูกกระแทกไฟฟ้า และอุปกรณ์จะไม่ทํางานผิดปกติ เนื่องจากสายไฟเสีย.

    ระหว่างการทดสอบความสมบูรณ์แบบของวงจรไฟฟ้าของสายไฟที่ต้องทดสอบระหว่างการเผาไหม้ทุกวงจร (สามเฟส) และจุดเฉลี่ยต้องเชื่อมต่อกันเป็นชุดด้วยไฟฟิวส์เพื่อปกป้องทรานฟอร์ม step-upเมื่อสายความปลอดภัยหลอมขาดต้องมีไฟชี้ให้เห็นช่วงการละลายหรือการติดดิน

    เพื่อความสะดวกในการใช้งาน, เมื่อปรับอุณหภูมิ, ตําแหน่งคงที่ของตัวอย่างหันห่างจากแหล่งจุดไฟ.เลื่อนตัวอย่างไปยังตําแหน่งแหล่งจุดไฟด้วยมือ.

    หากเลือกจอสัมผัส มันมีฟังก์ชันดังต่อไปนี้: ตรวจสอบอุณหภูมิของสองเทอร์โมคอปเปอร์โดยอัตโนมัติ แสดงเส้นโค้งอุณหภูมิผ่านจอสัมผัสและแจ้งเตือนเมื่อปริมาณอุณหภูมิที่ตั้งมาตรฐานสูงขึ้นและต่ํากว่าขีดจํากัด (ช่วงเวลาโค้งจอ 15 นาที, ภาพแสดงภาพดิจิทัลไม่มีฟังก์ชันนี้)



    ตรงกับมาตรฐาน:ผลิตและผลิตตามมาตรฐานแห่งชาติ GB/T19216.11-2003 IEC60331-11

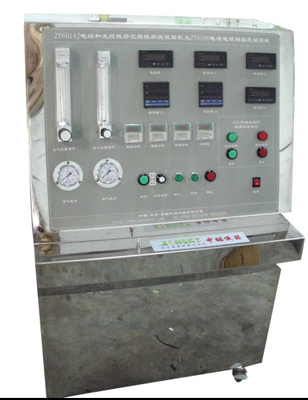

    พื้นที่ใช้งาน:ใช้ในการทดสอบความสามารถของสายและสายไฟในการทํางานอย่างต่อเนื่อง ภายใต้สภาพที่กําหนดไว้ ภายใต้แหล่งไฟและเวลาที่กําหนดไว้อุปกรณ์การทดสอบประกอบด้วยการออกแบบบูรณาการของส่วนการทดสอบและการควบคุม. กล่องภายนอกและส่วนประกอบสําคัญของห้องทดสอบถูกทําจากสแตนเลสและทนทานกับควันและก๊าซ corrosion ระบบควบคุมมีระดับอัตโนมัติสูงมีการจุดไฟอัตโนมัติ, จอสัมผัส, การสังเกตและบันทึกที่สะดวกสบาย, และการใช้งานที่มั่นคงและน่าเชื่อถือ

    แหล่งก๊าซสําหรับการทดสอบไฟ: ใช้ก๊าซโปรแปนหรือก๊าซน้ํามันเหลวที่มีความบริสุทธิ์มากกว่า 95% (ผู้ใช้ให้บริการ)

    เครื่องเผาไฟคือสายพัดแก๊สโปรแปนชนิดเข็มขัดที่มีเครื่องผสมเวนทูรี มีความยาวของสายพัด 500 มม.และความกว้าง 15 มม. มีสามแถวของรูเล็ก ๆ ที่กระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ.32 มิลลิเมตร และระยะทาง 3.2 มิลลิเมตร

    ช่องจมน้ําควรอยู่ห่างจากด้านล่างของกล่องอย่างน้อย 200 mm และห่างจากผนังกล่องอย่างน้อย 300 mm (กล่องต้องติดตั้งแยก)

    กว้างภายในแหวนโลหะประมาณ 150 mm

    อุปกรณ์มีเครื่องวัดระบายน้ําคู่และควบคุมความดัน มีระดับเครื่องวัดระบายอากาศ 0.5-5 เมตรคิวบต่อชั่วโมง และระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระมีอุปกรณ์วัดอุณหภูมิ (เทอร์โมคอปเปอร์ประเภท K), ในสภาพ (750 + 50 °C, -0 °C) เผาเป็นเวลา 10 นาที และความแตกต่างของอุณหภูมิระหว่างสองอุณหภูมิไม่เกิน 40 °C. กระบวนการทดสอบถูกควบคุมโดยอัตโนมัติ

    อุปกรณ์พร้อมกับฟังก์ชันการตรวจจับที่ฉลาด ระเบิดและปิดแหล่งไฟโดยอัตโนมัติ เมื่อเกิดการเชื่อมสั้นในตัวอย่างระหว่างกระบวนการทดสอบ

    จําหน่ายแหวนโลหะ 5 แหวนที่มีเส้น径 ภายในประมาณ 150 mm ตามที่กําหนดในมาตรฐานและระยะห่างระหว่างแหวนโลหะสามารถปรับได้อย่างอิสระเพื่ออํานวยความสะดวกในการติดตั้งและรองรับชิ้นทดสอบ.

    ตัวถือตัวอย่างจากเหล็กไร้ขัด มีความสามารถในการแบกภาระ 30 กิโลกรัม

    ยกเว้นห้องเผาไหม้ (ห้องเผาไหม้ต้องการ 27 เมตรคิวบิก) เครื่องบดอากาศที่ลูกค้าให้ (3HP)
