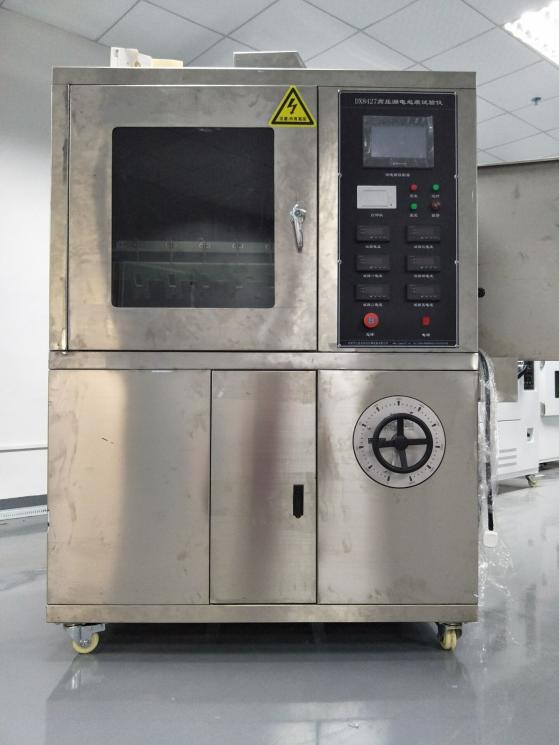

DX8427 เครื่องทดสอบรอยรั่วไหลแรงสูง

DX8427Hเครื่องทดสอบรอยการรั่วไหลความแรงสูง

1Sพื้นที่ใช้งาน

เหมาะสําหรับการทดสอบความทนทานของสินค้าไฟฟ้าและอิเล็กทรอนิกส์, เครื่องใช้ในครัวเรือน และวัสดุของมันต่อรอยไฟฟ้าและการกัดกร่อนการจําลองการใช้สารปนเปื้อนเหลวและตัวอย่างพื้นผิวที่ชันในความถี่ของพลังงาน (48Hz -62Hz)การประเมินระดับความต้านทานของวัสดุกันไฟฟ้าที่ใช้ในสภาพแวดล้อมที่ยากลําบาก โดยการวัดความต้านทานต่อไฟฟ้าและการกัดกร่อนภายใต้อิทธิพลของความชื้นและสารสกัดในสินค้าไฟฟ้า, การรั่วไหลของอุปกรณ์ประกอบกันอาจเกิดขึ้นระหว่างส่วนที่ชาร์จของขั้วขั้วที่แตกต่างกัน หรือระหว่างส่วนที่ชาร์จและโลหะที่ติดดินหรือการละลายของวัสดุเนื่องจากการปล่อย, และแม้กระทั่งนําไปสู่ไฟ. tester นี้เป็นการทดสอบทําลายล้างที่จําลองสถานการณ์ด้านบนบนวัสดุประกอบความร้อนใช้ในการวัดและประเมินความต้านทานสัมพันธ์ต่อการรั่วไหลและการติดป้ายของตัวประกอบภายใต้การกระทําของสนามไฟฟ้าและสิ่งสกปรกที่มีน้ําที่ความดันที่กําหนดเหมาะสําหรับวัสดุกันไฟฟ้าแข็งและผลิตภัณฑ์ของมันในผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์, เครื่องใช้ในครัวเรือน เช่น ซ็อตรีเรเล่, กล่องสวิทช์แปลง,เป็นต้น.

2สอดคล้องกับมาตรฐาน

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", ข้อทดสอบจําลองที่ระบุในมาตรฐานสําหรับ AC/DC Leakage Tracing Test ของวัสดุประกอบความละเอียดพลาสติกและวัสดุกันไฟฟ้าอื่น ๆ เช่นวิธีการระนาบชัน. มาตรฐานสําหรับ 5 ชุดของเครื่องทดสอบยางซิลิโคนและเครื่องทดสอบซิลิโคน

ปริมาตรเทคนิค:

อิเล็กทรอนด์ ความหนา 0.5 มิลลิเมตร วัสดุ: สแตนเลส

ระยะทางระหว่างอิเล็กตรอดบนและล่าง: 50.0mm ± 01;

ความดันการทดสอบ: 100V-6000V ปรับได้โดยไม่ผ่านขั้นตอน

ระบบกํากับความแรงกด: การออก: ปรับได้จาก 0-250V, ด้วยกําลัง 5KVA

เมื่อกระแสไฟฟ้าในวงจรเป็น 60mA ตัดแรงกระแทกออก;

ระยะเวลาการทดสอบ: 6 ชั่วโมง

ความแม่นยําในการตก: 0.5%

ความมั่นคงของแรงดัน: ± 1%

ระบบควบคุมความแรงดันความแม่นยําสูง: การออก AC220V พลังงาน 6000W ความแม่นยํา ± 1%

เครื่องแปลงการทดสอบ: ความจุ 5KVA ความแรงออกสูงสุด AC6000V (หรือ DC6000V เป็นตัวเลือก)

การตรวจพบร่องรอย: ตามมาตรฐาน GB/T6553-2003/41.2, ใช้แรงดัน (2.5kV, 3.5kV และ 4.5kV) และระบายของเหลวที่เป็นมลพิษที่อัตราการไหลของจํานวนหนึ่ง.

อุปกรณ์การหลุด: ใช้ปั๊มระบายน้ําระดับความแม่นยําของรัลฟ์ มีระยะการไหลของ 0.00185-20 มิลลิลิตรต่อนาที ความเร็วในการทํางาน 0.1-50 รอบต่อนาทีและความผิดพลาดความแม่นยําของการไหลของน้อยกว่า 00,5%

ความดันออก: AC/DC (เปลี่ยนได้)

กรอบ: ผลิตจากสแตนเลส SUS304 (ผิวแปรง);

ถังน้ําเสียทําจากเหล็กไร้ขัด 316 และมีอุปกรณ์ปิด

ปริมาตร 0.56m3, ปริมาตรสตูดิโอ: 900L * 650W * 950H (มิลลิเมตร);

ขนาดเครื่องมือ: 1200L * 750W * 1800H (mm), ความยาว 750 * ความกว้าง 1180 * ความสูง 1760mm, กล่องไม้ 890 * 1320 * 1900

น้ําหนัก: ประมาณ 200KG

อุปกรณ์ควบคุม: รับรองการควบคุมจอสัมผัส Siemens PLC+Taiwan Weinview การควบคุมที่แม่นยํา การทํางานง่าย การออกแบบแบบที่มนุษย์สมบูรณ์ การสร้างรายงานอัตโนมัติหลังจากการทดสอบและเครื่องพิมพ์ความร้อนแผ่นสามารถพิมพ์ผลการทดสอบในทันเวลา;

จํานวนกลุ่มการทดสอบ: 5 กลุ่ม (ระหว่างการทดสอบ ปั๊มหนึ่งควบคุมกลุ่มหนึ่งของน้ําตกลง และกระบวนการทดสอบไม่กระทบต่อกันซึ่งไม่พบทั่วไปในตลาด เนื่องจากปั๊มหนึ่งควบคุม 5 กลุ่ม) (สามารถทดสอบได้แยกแยกหรือร่วมกัน)

ขั้นตอนการทดสอบ:

การเตรียมตัวสําหรับการทดลอง: เว้นแต่มีการกําหนดอย่างอื่น การทดลองควรดําเนินการในอุณหภูมิแวดล้อม (23±2) °C โดยมีการทดสอบตัวอย่าง 5 ตัว สําหรับวัสดุแต่ละตัวเมื่อติดตั้งตัวอย่างด้านล่างของพื้นที่ทดสอบแบบแมท จะเป็นมุม 45° กับระนาบแนวราบ ดังที่แสดงในรูป 3b ระยะทางระหว่างสองอิเล็กทรอร์ดคือ (50 ± 0.5) mm

หมายเหตุ:ใช้กระดาษกรองใหม่สําหรับการทดลองแต่ละครั้ง

ก่อนอื่นฉีดของเหลวที่มีปนเปื้อนเข้าไปในแผ่นแผ่นกระดาษกรอง เพื่อให้กระดาษกรองชื้นเต็มปรับอัตราการไหลของของเหลวที่มีปนเปื้อนและแก้ไขอัตราการไหลตามข้อกําหนดในตาราง 1ติดตามการไหลเวียนอย่างน้อย 10 นาที เพื่อให้แน่ใจว่าของเหลวที่มีปนเปื้อนไหลเวียนอย่างต่อเนื่องลงบนพื้นผิวของตัวอย่างระหว่างสองอิเล็กตรอดน้ํายาที่ปนเปื้อนควรไหลออกจากรูแกนของอิเล็กทรอัดด้านบน แทนที่จะไหลออกจากด้านข้างหรือด้านบนของกระดาษกรอง.

ใช้แรงดัน

วิธีที่ 1: วิธีการติดตามความดันคงที่

เมื่อของเหลวที่มีปนเปื้อนไหลอย่างเท่าเทียมกันในอัตราการไหลที่ระบุในตารางที่ 1 ปิดสวิทช์และเพิ่มความกระตุ้นไปยังค่าความกระตุ้นที่เหมาะสมกว่าหนึ่งของ 2.5 kV, 3.5 kV หรือ 4.5 kVเริ่มการกําหนดเวลาและรักษาความดันคงที่สําหรับ 6 ชั่วโมง.

หากจําเป็นต้องทดสอบกับความกระตุ้นสูงกว่าหรือต่ํากว่า จะเอาตัวอย่างอีก 5 ตัว สําหรับความกระตุ้นทดสอบที่ต้องการในการทดสอบแต่ละตัว

ความดันไฟฟ้าที่ติดตามคงที่ คือความดันสูงสุดที่ตัวอย่างทั้งห้าตัวไม่ได้เสียหายหลังจากถูกเผชิญ 6 ชั่วโมง

วัสดุถูกจัดลําดับดังนี้

ระดับ 1A0 หรือ 1B0: ตามมาตรฐานการตัดสิน A หรือมาตรฐานการตัดสิน B หากตัวอย่างใดล้มเหลวภายใน 6 ชั่วโมงที่ 2.5kV

ระดับ 1A2.5 หรือ 1B25: ถ้าตัวอย่างทั้งห้าตัวสามารถทนความแรง 2.5kV ได้ 6 ชั่วโมง และตัวอย่างใดก็ล้มเหลวภายใน 6 ชั่วโมงที่ 3.5kV

ระดับ 1A3.5 หรือ 1B35: ถ้าตัวอย่างทั้งห้าตัวสามารถทนความกระชับกําลัง 3.5kV ได้ 6 ชั่วโมง และตัวอย่างใดก็ล้มเหลวภายใน 6 ชั่วโมงที่ 4.5kV

ระดับ IA4.5 หรือ 1B4.5 : หากตัวอย่างทั้ง 5 ตัวสามารถทนความกระชับของ 4.5kV ได้ 6 ชั่วโมง

วิธีที่ 2: วิธีการติดตามระดับความดันแบบขั้นตอน

เลือกไฟฟ้าเริ่มต้นที่มีค่าเป็นคูณของ 250V เริ่มจากต้นเพื่อไม่ให้มีการละเมิดมาตรฐานการตัดสิน A (กระแสมากกว่า 60 mA) ก่อนความกระชับกําลังระดับที่สาม (อาจต้องมีการทดสอบก่อน). เมื่อของเหลวที่ติดเชื้อไหล uniformly ในอัตราการไหลที่กําหนด, ปิดสวิทช์และเพิ่มความกระชับกําลังไฟฟ้าให้กับค่าที่เลือก, รักษาความกระชับกําลังไฟฟ้าเป็นเวลา 1 ชั่วโมง,แล้วค่อย ๆ เพิ่มความดัน 250 V ทุกชั่วโมง จนกระทั่งความเสียหายตามมาตรฐานการตัดสิน A เกิดขึ้นเมื่อความกระชับกําลังเพิ่มขึ้น ความเร็วของไหลของของเหลวที่ติดเชื้อและค่าความต้านทานของ resistor ซีรีส์ควรเพิ่มขึ้นเช่นกันตามข้อกําหนดในตาราง 1

ความดันไฟฟ้าเคมีขั้นตอนคือความดันสูงสุดที่ตัวอย่างทั้งห้าตัวไม่ได้ได้รับความเสียหายหลังจากถูกนําไปใช้ Ih

วัสดุถูกจัดลําดับดังนี้

ระดับ 2Ax โดย x คือความกระชับกําลังสูงสุดที่วัสดุที่ทดสอบสามารถทนได้ โดยแสดงใน kV

หมายเหตุ1: จะต้องมีปรากฏการณ์การส่องส่องที่สําคัญ หากไม่เช่นนั้น ควรตรวจสอบวงจร การไหลของของเหลวที่มีปนเปื้อน และความต้านทานของของเหลวที่มีปนเปื้อนอย่างละเอียด

แสงสว่างหมายถึงเส้นโค้งสีเหลืองเป็นสีขาวเล็ก ๆ (บางครั้งเป็นสีฟ้าในวัสดุบางชนิด) ที่ปรากฏตรงเหนือฟันไฟฟ้าชั้นล่างภายในไม่กี่นาทีหลังจากการใช้แรงดัน

แม้ว่าการออกของฟันอาจกระโดดจากฟันหนึ่งไปอีกฟัน ก่อนที่ "จุดร้อน" ที่สม่ําเสมอและสว่างเล็ก ๆ จะเกิดขึ้นในที่สุด แต่การออกของฟันเหล่านี้โดยพื้นฐานจะดําเนินการอย่างต่อเนื่อง"จุดร้อน" เหล่านี้ สามารถเผาผิวของตัวอย่าง และในที่สุดอาจนําไปสู่ความเสียหายทางเคมีไฟฟ้าการปล่อยไฟที่รวดเร็วบนพื้นผิวของตัวอย่างระหว่างสองอิเล็กทรอนด์อาจไม่ทําให้ติดตาม

ปรากฏการณ์การกระพริบที่สําคัญยังสามารถสังเกตได้ด้วยการใช้กล้องออสซิลโลสโกปสายคาโทด สัญญาณสามารถได้รับจากทั้งสองปลายของตัวต่อต้าน (เช่น 3301Z,2W) เชื่อมต่อเป็นลําดับด้วยอุปกรณ์อุดตัน.

การส่องส่องแบบปกติสามารถสังเกตได้จากรูปคลื่นความถี่ของกระแสไฟฟ้าที่ต่อเนื่อง แต่ไม่เท่าเทียมกัน และถูกตัดทุกครึ่งวาระ

หมายเหตุ2: ก่อนที่ร่องรอยจะไปถึงอิเล็กทรอัดด้านบน เมื่อกระแสไฟฟ้า 60mA ผ่านร่องรอยที่นําไฟและเอเลคโทรลิตที่เก็บไว้บนพื้นผิวของตัวอย่างอุปกรณ์ไฟฟ้าเกินกําลังควรถูกเปิด.

หมายเหตุ3: ความลึกของการบดชะลอ ควรวัดหลังจากการกวาดลอกหรือใช้วิธีอื่น ๆ เพื่อกําจัดความละลายของอุปกรณ์ประกอบและขยะ.ระวังไม่ให้กําจัดวัสดุการทดสอบที่ไม่เสียหาย

อุปกรณ์นี้ถูกออกแบบอย่างเคร่งครัดตามมาตรฐาน GB/T6553-2003 และ IEC60587-2007

มาตรฐานที่ใช้: GB/T6553-2014/IEC60587:2007 วิธีการทดสอบเพื่อประเมินความทนทานต่อการติดตามและการกัดกร่อนของวัสดุกันไฟฟ้าที่ใช้ในสภาพแวดล้อมที่รุนแรง

วิธีที่ 1: วิธีการติดตามความดันคงที่

วิธีที่ 2: วิธีการติดตามความดันแบบขั้นตอน

มาตรฐานล่าสุด GB/T6553-2014/IEC60587:2007

ความแตกต่างหลักระหว่าง GB/T6553-2014 และ GB/T6553-2003 คือ

มาตรฐานนี้ถูกออกแบบให้สอดคล้องกับกฎที่ให้ใน GB/T 1.1-2009

มาตรฐานนี้แทน GB/T 6553-2003.

เปรียบเทียบกับ GB/T 6553-2003 การเปลี่ยนแปลงหลักของมาตรฐานนี้คือดังนี้:

✅ชื่อของมาตรฐานนี้ถูกเปลี่ยนเป็น "วิธีการทดสอบเพื่อประเมินความทนทานต่อการติดตามและการกัดกร่อนของวัสดุกันไฟฟ้าที่ใช้ในสภาพแวดล้อมที่รุนแรง"

✅ความถี่ของพลังงานถูกเปลี่ยนจาก "48 Hz -62 Hz" เป็น "45 Hz -65 Hz" (ดู บทที่ 1 ฉบับ 2003 บทที่ 1)

การทําความสะอาดตัวอย่างถูกระบุอย่างชัดเจนในการเตรียมตัวอย่าง (ดู 3.2, 2003 เวอร์ชั่น 3.2)

- เปลี่ยน "... สามารถทํางานได้เมื่อเกิน 60 mA เป็นเวลา 2 วินาที "... เป็น "... สามารถทํางานได้เมื่อเกิน 60 mA หรือ 6 mA เป็นเวลา 2 ถึง 3 วินาที "... (ดู 4.1.4 ของฉบับที่ 41.4, 2003);

✅เพิ่ม 'อุปกรณ์ระบายอากาศ 4.6' (ดู 4-6)

-1. เปลี่ยนคําว่า "ในมุม 45 ° กับแนวราบ" เป็น "ในมุม 45 ° ± 2 ° กับแนวราบ" และเพิ่มความหมาย "5 ตัวอย่างสามารถทดสอบด้วยกันหรือเป็นอิสระ" (ดู 5.1.2 ของฉบับที่ 51.2, 2003);

1เพิ่มเนื้อหาของ "บราคเกต" และ "ตัวอย่างที่แสดงให้เห็น" (ดู 5.1.3 ของฉบับที่ 51.3, 2003);

มาตรฐาน 5.4 นี้แทนเนื้อหาของมาตรฐานการตัดสินจุดสิ้นสุดในบทที่ 1 ของ GB/T 6553...2003 และเพิ่มเนื้อหาว่า "เมื่อตัวอย่างมีรูเนื่องจากการกัดสนองมุ่งเน้นหรือลุกไฟ, มันถือว่าได้บรรลุจุดสิ้นสุด" (ดูบทที่ 1 ของฉบับ 5.42003).

วิธีการแปลที่ใช้ในมาตรฐานนี้ เท่ากับการใช้ IEC 60587:2007.

มาตรฐานนี้ถูกเสนอโดย สมาคมอุตสาหกรรมไฟฟ้าจีน

มาตรฐานนี้อยู่ในเขตอํานาจของคณะกรรมการเทคนิคแห่งชาติเพื่อการประเมินและมาตรฐานวัสดุและระบบประกอบความร้อนไฟฟ้า (SAC/TC 301)

หน่วยเขียนหลักของมาตรฐานนี้คือ Guilin Electric Appliance Science Research Institute Co., Ltd., Shenzhen Institute of Standards and Technology,Guangdong Biaomei Silicon Fluoride New Materials Co. บริษัทผู้ประกอบการ., Ltd., และสถาบันเทคโนโลยีไฟฟ้าและเศรษฐศาสตร์ปักกิ่งในอุตสาหกรรมเครื่องจักร

ผู้เขียนหลักของมาตรฐานนี้คือ วัง ซีแซนเฟง, หลิว จีหยวน, ซัน รอง, ซอง ยาน, ฮวน เฉินฮ่อง, หลิว ยาลี, เฉิน ยูฮุย, เวน ซิมิเอ, ลู เวนแคน, ทัง ยิง และกู ลิปิง.

เวอร์ชั่นก่อนหน้านี้ของมาตรฐานนี้ได้รับการปล่อยดังต่อไปนี้:

∆GB/T 6553-1986 GB/T 6553-2003
