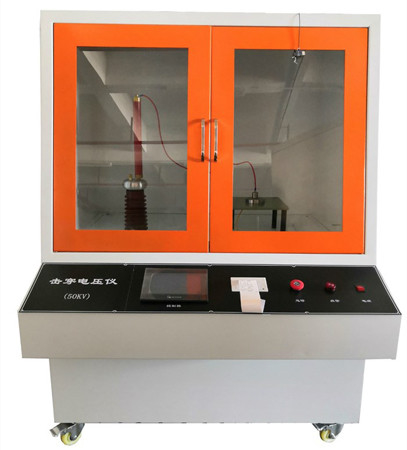

DX8388 เครื่องทดสอบความแข็งแรงทางไฟฟ้าของวัสดุประกอบความแข็งแรงทางไฟฟ้า เครื่องทดสอบความแข็งแรงทางไฟฟ้า

DX8388 เครื่องทดสอบความแข็งแรงทางไฟฟ้าของวัสดุฉนวนแข็ง (เครื่องทดสอบความเป็นฉนวนไฟฟ้า)

เป็นไปตามมาตรฐาน:

เป็นไปตามข้อกำหนดของ GB1408.1, IEC60243-1 "วิธีทดสอบความแข็งแรงทางไฟฟ้าของวัสดุฉนวนแข็ง - การทดสอบที่ความถี่กำลัง", GB1408.2, IEC60243-2 "วิธีทดสอบสำหรับความแข็งแรงทางไฟฟ้าของวัสดุฉนวนแข็ง - การทดสอบแรงดันไฟฟ้ากระแสตรงที่สอดคล้องกัน" GB/T1695-2005 "การกำหนดความแรงของแรงดันไฟฟ้าพังทลายของความถี่พลังงานและแรงดันไฟฟ้าทนของยางวัลคาไนซ์" มาตรฐานการทดสอบ GB/T3333, GB12656 และ ASTM D149

ขอบเขตที่ใช้บังคับ:

ส่วนใหญ่เหมาะสำหรับวัสดุฉนวนแข็งเช่นพลาสติก ฟิล์ม เรซิน ไมกา เซรามิก ซิลิโคน แก้ว สีฉนวน ฯลฯ วัดความแรงของการพังทลายและทนต่อเวลาแรงดันไฟฟ้าที่ความถี่กำลัง (48-62Hz) หรือแรงดันไฟฟ้า DC ที่สอดคล้องกันในอากาศหรือตัวกลางของเหลว เหมาะสำหรับการบูสต์หรือบูสต์แบบเป็นขั้นตอนอย่างต่อเนื่องและสม่ำเสมอ ใช้แรงดันไฟฟ้า AC/หรือ DC กับตัวอย่างจนกระทั่งพังทลาย วัดค่าแรงดันพังทลาย และคำนวณความแรงของการพังทลายของตัวอย่าง ใช้วิธีการเพิ่มแรงดันไฟฟ้าอย่างรวดเร็ว เพิ่มแรงดันไฟฟ้าให้เป็นค่าที่ระบุ และรักษาตัวอย่างไว้โดยไม่มีการพังทลายเป็นระยะเวลาหนึ่ง ค่าที่ระบุในขณะนี้คือค่าแรงดันไฟฟ้าที่ทนต่อตัวอย่าง

พารามิเตอร์ทางเทคนิคหลัก:

1. แรงดันทดสอบ: AC 0-50 kV ปรับได้อย่างต่อเนื่อง DC 0-50 kV ปรับได้อย่างต่อเนื่อง

2. ความจุหม้อแปลงไฟฟ้า : 10 KVA

3. แรงดันพังทลาย: 0-50kV

4. เพิ่มความเร็ว: แบ่งออกเป็น 6 เกียร์: 50, 100, 200, 500, 1,000, 2000 (KV/S)

5. การควบคุมความเร็วบูสต์: สำหรับการควบคุมความเร็วอัตโนมัติแบบไฟฟ้า

6. ความแม่นยำในการวัดแรงดันไฟฟ้า: ≤ 2%

7. การเลือกกระแสไฟรั่ว: 1-20 mA

8. วิธีทดสอบ: การทดสอบ DC, การทดสอบ AC

9. วิธีการเพิ่ม: เพิ่มโปรแกรมอัตโนมัติ

10. ความถี่ของแหล่งจ่ายไฟ: คลื่นไซน์ 50Hz

11. แหล่งจ่ายไฟ: AC220V 50/60Hz

12. ขนาดภายนอก: ยาว 1400*กว้าง1040*สูง 1500 มม.

13. น้ำหนัก: 200กก

การกำหนดค่ามาตรฐาน:

โฮสต์ทดสอบ: หนึ่งหน่วย

อุปกรณ์ควบคุม: ชุดเดียว

อิเล็กโทรดทดสอบ (GB 1408.1): สองชุด

ทดสอบถังเชื้อเพลิง: สอง

ระบบจำหน่าย: ชุดเดียว

ระบบควบคุม:หนึ่งชุด

ระบบรวบรวมข้อมูล: ชุดเดียว

ซอฟต์แวร์ทดสอบ: ซีดีชุดเดียว

คอมพิวเตอร์ยี่ห้อ:หนึ่งชุด

เครื่องพิมพ์อิงค์เจ็ทยี่ห้อ: หนึ่งชุด

คู่มือผู้ใช้ผลิตภัณฑ์: หนึ่งสำเนา

ใบรับรองคุณสมบัติผลิตภัณฑ์: หนึ่งสำเนา

การใช้งาน:Take OUT Discharge Rod และยืด telescopic Rod, ใส่ปลายอีกด้านของคลิป Grounding ลงในโลหะ Probe ซ็อกเก็ตของ Discharge Rod, จากนั้น CLAMP คลิป Grounding ลงบนเครื่องมือ Grounding Terminal A หรือ B. Hold ฉนวนจับ AS Far away as possible จากเครื่องมือปลอก, ยืน,เล็กน้อย Bend Forward, เปิดประตูกระจกของกล่องทดสอบ, และใช้โลหะ Probe ติดต่อแรงดันไฟฟ้าสูงเอาต์พุตหม้อแปลงไฟฟ้า Equalization Ball, ตัวอย่าง Electrode และตัวเก็บประจุแรงดันไฟฟ้าสูง end One By One (หากจำเป็น หลังจากการคายประจุเสร็จสิ้น ให้ใช้มัลติมิเตอร์ในช่วงแรงดันไฟฟ้ากระแสสลับ (ช่วง AC20V) เพื่อทดสอบว่าแรงดันไฟฟ้าระหว่างอิเล็กโทรดและร่างกายมนุษย์น้อยกว่า 36V แสดงว่าแรงดันตกค้างได้ระบายออกจนหมดแล้ว)

ความสนใจ:ก่อนที่จะนำตัวอย่างออกมาหลังการทดลองแต่ละครั้ง จำเป็นต้องปล่อยตัวอย่างออกให้หมดก่อน ในระหว่างการคายประจุ เวลาคงอยู่ของการสัมผัสที่จุดจ่ายแต่ละจุดควรเกิน 2 วินาที

คำแนะนำด้านความปลอดภัย:

1. อุปกรณ์ต้องติดตั้งสายดินป้องกันแยกต่างหาก การต่อสายดินป้องกันสายดินส่วนใหญ่เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรงซึ่งเกิดจากการสลายตัวอย่างในพื้นที่โดยรอบ นอกจากนี้ยังสามารถหลีกเลี่ยงการสูญเสียการควบคุมคอมพิวเตอร์ได้อีกด้วย

2. วงจรของอุปกรณ์ทดสอบนี้มีมาตรการป้องกันหลายอย่าง ส่วนใหญ่รวมถึงการป้องกันกระแสเกิน การป้องกันการสูญเสียแรงดันไฟฟ้า การป้องกันการรั่วไหล การป้องกันการลัดวงจร สัญญาณเตือนการปล่อยทดสอบ DC ฯลฯ

3. ข้อกำหนดในการต่อสายดิน: จำเป็นต้องมีการต่อสายดินแยกต่างหาก และการต่อลงดินควรเป็นไปตามมาตรฐานแห่งชาติ แท่งโลหะควรฝังไว้ใต้ดินอย่างน้อย 1.5 เมตร

4. วงจรของอุปกรณ์ทดสอบนี้มีมาตรการป้องกันหลายอย่าง ส่วนใหญ่รวมถึงการป้องกันกระแสเกิน การป้องกันการสูญเสียแรงดันไฟฟ้า การป้องกันการรั่วไหล การป้องกันการลัดวงจร สัญญาณเตือนการปล่อยทดสอบ DC ฯลฯ

คุณสมบัติของผลิตภัณฑ์

1. ซอฟต์แวร์การติดตั้งอิสระที่ทำงานบนระบบ WIN XP/WIN7/WIN8 พร้อมอินเทอร์เฟซที่ใช้งานง่ายและใช้งานง่าย

2. เส้นโค้งการแสดงผลแบบทดลอง, การจัดเก็บข้อมูลอัตโนมัติ, การค้นหาอัตโนมัติ

3. อเนกประสงค์สามารถใช้สำหรับการทดสอบ AC และ DC ที่แม่นยำเชื่อถือได้และปลอดภัย

4. กระบวนการทดลองที่ควบคุมด้วยคอมพิวเตอร์, หยุดการตัดสินอัตโนมัติ, รีเซ็ตอัตโนมัติ

5. การป้องกันหลายอย่าง เช่น แรงดันไฟเกิน กระแสเกิน การลัดวงจร การรั่วไหล และการทำงานผิดพลาด

หมายเหตุ:

1. ในระหว่างการทดลอง ไม่ควรอนุญาตให้บุคลากรที่ไม่เกี่ยวข้องเข้าใกล้ เนื่องจากเครื่องมือทดสอบนี้สามารถสร้างไฟฟ้าแรงสูงได้ และบุคลากรที่ไม่ผ่านการฝึกอบรมจะไม่ได้รับอนุญาตให้ใช้อุปกรณ์ ในระหว่างการทดลองควรมีผู้ดูแลและไม่ควรให้ใครใช้เพียงลำพัง ในกรณีที่เกิดสถานการณ์ที่ไม่คาดคิด

2. หากไม่ได้ใช้งานอุปกรณ์เป็นเวลานาน ก่อนที่จะนำกลับมาใช้ใหม่ ให้เพิ่มแรงดันเครื่องมือโดยไม่มีโหลดก่อน นั่นคือ ถอดสายไฟของอิเล็กโทรดไฟฟ้าแรงสูงออกจากลูกบอลปรับสมดุล ตรวจสอบอินเทอร์เฟซการทดสอบคอมพิวเตอร์เพื่อดูว่าไฟฟ้าแรงสูงเป็นปกติหรือไม่

3. ในกรณีที่เกิดสถานการณ์ที่ไม่คาดคิดในระหว่างการทดลอง ควรตัดไฟในเวลาที่เหมาะสม และการทดลองจะดำเนินต่อไปได้หลังจากที่ปัญหาได้รับการแก้ไขแล้วเท่านั้น

4. ควรวางอุปกรณ์ให้มั่นคงและพื้นควรแข็งแรง ควรใช้พื้นซีเมนต์เพื่อหลีกเลี่ยงเสียงสะท้อน

5. ปลอกของอุปกรณ์ควรต่อสายดินกับสายกราวด์ป้องกันระหว่างการใช้งาน เพื่อให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงานและการทำงานของอุปกรณ์

6. หลังจากใช้งานอุปกรณ์แล้วให้ปิดไฟทุกส่วนของระบบและห้ามเสียบหรือถอดสายไฟที่มีไฟฟ้าอยู่

7. เชื่อมต่ออุปกรณ์ตามแรงดันไฟฟ้าที่กำหนด ตรวจสอบให้แน่ใจว่าการเดินสายวงจรถูกต้อง มิฉะนั้นจะทำให้อุปกรณ์เสียหายได้

8. ต้องวางเครื่องมือไว้ในอาคาร และห้องปฏิบัติการควรสะอาด แห้ง และปราศจากสารกัดกร่อน บุคลากรที่ไม่เกี่ยวข้องไม่ควรดำเนินการโดยไม่ตั้งใจ

9. อย่าให้สายเคเบิลอุปกรณ์สัมผัสกับขอบคมเพื่อหลีกเลี่ยงไม่ให้ฉนวนสายเคเบิลเกิดรอยขีดข่วน อย่าปล่อยให้สายเคเบิลถูกกดทับของหนักๆ เพื่อหลีกเลี่ยงไม่ให้สายเคเบิลหักและทำให้เกิดไฟไหม้ อย่าใช้สายเคเบิลในการดึงหรือมัดวัตถุ เนื่องจากอาจทำให้อุปกรณ์ทำงานผิดปกติเนื่องจากการแตกหักของสายเคเบิล

10. อย่าปล่อยให้อุปกรณ์โดนน้ำ ก๊าซที่มีฤทธิ์กัดกร่อน ก๊าซไวไฟ และสารติดไฟ หากไม่หลีกเลี่ยง อาจเกิดเพลิงไหม้ได้

11. เมื่อเคลื่อนย้ายอุปกรณ์ ให้ตัดไฟ และดึงปลั๊กออกจากเต้ารับ อย่าวางอุปกรณ์กลับหัวหรือเอียงอุปกรณ์ในมุมที่มากกว่า 45° เมื่อเคลื่อนย้ายอุปกรณ์

12. อย่าถอดปลั๊กไฟของอุปกรณ์ในขณะที่เครื่องกำลังทำงานอยู่
