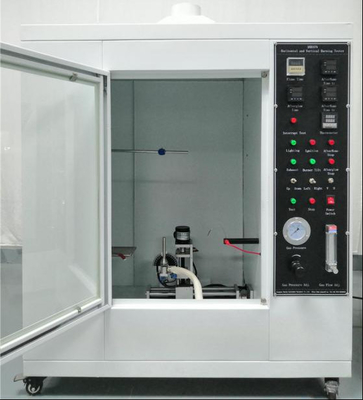

DX8379 เครื่องทดสอบการเผาไหม้แนวตั้งและแนวราบสําหรับพลาสติกและองค์ประกอบพลาสติก

DX8379 เครื่องทดสอบการเผาไหม้แบบตั้งและแนวราบสําหรับพลาสติกและส่วนประกอบพลาสติก

พื้นที่ใช้งาน:

ส่วนใหญ่ใช้ในการกําหนดผลประกอบการที่ไม่เผาไหม้ของพลาสติกหรือฟิล์มภายใต้การเผาไหม้โดยตรงจากแหล่งไฟที่กําหนดไว้เพื่อกําหนดการระดับความทนทานต่อไฟ

ตรงกับมาตรฐาน:

ตอบสนองความต้องการของ UL94 และมาตรฐานการทดสอบ GB/T2408 GBT51691

ห้องเผาไหม้:

กล่องตัวใหญ่กว่า 1 เมตรคิวบิกและถูกประมวลผลและเป็นโดยใช้เครื่องมือเครื่องจักร CNC รูปทรงวงกลมสวยงามและอุดมสมบูรณ์วัสดุสแตนเลส SUS304 คุณภาพสูง/สีทําขนม มีคุณสมบัติของความงามการป้องกันสนิม และการป้องกันการกัดกร่อน

ด้านบนของกล่องมีระบบระบายอากาศและระบบระบายควันที่สามารถปล่อยก๊าซระบายออกไปข้างนอกหลังจากการทดสอบเสร็จสิ้นระบบอยู่ในสภาพหยุด.

มีกระจกสังเกตจากกระจกที่แข็งแรงอยู่ด้านหน้าของกล่องที่สามารถปิดได้ระหว่างกระบวนการทดสอบ ทําให้ดูสถานการณ์การทดสอบง่าย

เครื่องเผาไหม้:

โรงงานของเราทําเอง blowtorch ตอบโจทย์อย่างเต็มที่ความต้องการของ ASTM D 5025-99

พลังงานแบบมาตรฐาน: ปรับ 500W เหมาะสําหรับการเผาไหม้แบบแนวตั้งและแนวราบ

กว้างของจมูกมี 9.5 ± 0.03mm, ความยาวของแสงจมูกคือ 160 ± 0.05mm, และความสูงของจมูกจากช่องรับอากาศคือ 100 ± 10mm

มุมฉีด: ปรับได้ในแนวราบ 90 องศา และตั้งได้ 45 องศา, ดึงดูดตามธรรมชาติ, มีไฟภายใน 12-40 มม และไฟภายนอก 20-125 มม, ปรับได้

ช่องจมน้ําหอม: Ф 0.9 ± 0.03mm

ความสูงของไฟ: 20 ± 20

ระบบวัดอุณหภูมิ:

เซ็นเซอร์ความร้อน (ท่อทองแดงและเทอร์โมคอปเปอร์) - โครงสร้างท่อควรเป็นทองแดงเอเลคโทรลิตที่มีการนําไฟที่สูงมาก ความยาว 19.14 ± 0.02 มม.

เทอร์โมคอปเปอร์ประเภท K ขนาดกว้างของสาย 0.5mm

เครื่องวัดปริมาณอุณหภูมิแบบ PID ที่มีความฉลาดถูกจับคู่กับเทอร์โมคอลล์ประเภท K สามารถเพิ่มการอ่านได้ถึง 1000 °C

ระบบการทดสอบทั้งหมดสามารถเคลื่อนไหวได้ และถูกวางอยู่ในกล่องทดสอบเพื่อวัดอุณหภูมิ

อุปกรณ์พร้อมกับนาฬิกาชะตากระยะอิเล็กทรอนิกส์: ความแม่นยํา 0.1S (สําหรับสํารองระหว่างการปรับอุณหภูมิ)

อุปกรณ์ประกอบหลัก

หน่วยทดสอบ: ผลิตจากสแตนเลส แบ่งออกเป็นหน่วยแนวราบและหน่วยแนวตั้งช่องแน่นตั้งขนานกับระนาบที่หลอดสเปรย์ตั้งอยู่ และระนาบหน้าต่างการสังเกตทําให้มันง่ายที่จะสังเกตและทํางาน

กรอบสปริง: เพิ่มสปริง, ติดตั้งหลอดสเปรย์บนสปริงตามความต้องการ, และทําให้มันสะดวกในการเคลื่อนไหวในขณะที่กลับไปที่ตําแหน่งที่กําหนดไว้อย่างแม่นยํา

อุปกรณ์พร้อมกับชุดของกฎที่สามารถวัดไฟภายในและภายนอกระหว่างการเผาไหม้แนวราบและแนวตั้ง

อุปกรณ์การทดสอบด้วยเส้นขีดเหล็กไร้ขัด ที่มีความแม่นยํา 500 mm ถึง 1 mm

รายละเอียดตัวอย่างมาตรฐาน: ความยาว 125 มิลลิเมตร ความกว้าง 13 มิลลิเมตร ความหนา 3 < 13 มิลลิเมตร (หรือตามมาตรฐานการทดสอบ)

ระบบปฏิบัติการ:

ระบบควบคุมรีเล่ยใช้แบรนด์ในประเทศ / ต่างประเทศที่รู้จักกันดีสําหรับส่วนประกอบทั้งหมด เพื่อรับประกันคุณภาพในขณะที่รับประกันความแม่นยําของการทดสอบได้ดีขึ้น

เวลาเผาไหม้: เมื่อกระปุกเผาไหม้ถึงตําแหน่งที่กําหนดไว้, เวลาฉีดจะบันทึกโดยอัตโนมัติ (ตามกฎหมาย, เช่นเผาไหม้ 15 วินาที)เครื่องทดสอบสังเกตเวลาที่กําหนดและอัตโนมัติเคลื่อนย้ายจมน้ําออกไปเมื่อเวลาฉีดถึงทันที.

ระยะเวลาการเผาไหม้: เมื่อระยะเวลาการเผาไหม้ด้านบนถึง ระยะเวลานี้จะนับโดยอัตโนมัติ หากภายในเวลาที่กําหนดไว้ (เช่นการหยุดไฟสําหรับ 15 วินาที) ระหว่างกระบวนการนี้ถ้าลมไฟของตัวอย่างที่เผาดับ, การเผาไหม้ครั้งที่สองถูกดําเนินการและกระบวนการเผาไหม้ครั้งแรกถูกซ้ํา

ระยะเวลาการเผาไหม้ช้า: หากมันไม่ได้ปิดภายในเวลาที่กําหนดไว้ในขั้นตอนก่อนหน้านี้, เริ่มใช้เวลาเผาไหม้ช้าอีกครั้ง.ซ้ําการทดสอบการเผาไหม้ครั้งแรกถ้ามันไม่ได้ออกภายในเวลาที่กําหนด การทดสอบถูกตัดสินโดยตรงว่าล้มเหลว

ระยะการไหลของก๊าซ: 10-1000 mL/นาที

วิธีการจุดไฟ: การจุดไฟอิเล็กทรอนิกส์แรงดันสูง

อุปกรณ์นี้ถูกวางไว้ในสภาพแวดล้อมที่ไม่อากาศเพื่อการทดสอบ

วิธีการเข้าใจ UL94HB, UL94-V0, UL94-V1, UL94-V2

ความสามารถในการป้องกันไฟของพลาสติกจะเพิ่มขึ้นอย่างค่อยๆ จาก HB, V-2, V-1 เป็น V-0

UL94V0, V1, V2 เป็นเกรดความอ่อนเพลิงที่แตกต่างกัน และระดับของพวกเขาแตกต่างกัน วิธีการทดสอบความทนต่อไฟก็แตกต่างกันเช่นกันและมาตรฐานสําหรับการทดสอบและการตัดสินก็แตกต่างกัน

วิธีการทดสอบสําหรับ V0 คือการชันวัตถุทดสอบ 45 องศา เริ่มจุดมันด้วยหลอดไฟแอลกอฮอล์ ถอนแหล่งจุดไฟและปิดมันภายใน 10 วินาที

วิธีการทดสอบสําหรับ V1 และ V2 ก็เหมือนกันกับ V0 แต่ความแตกต่างคือหลังจากการย้ายไปยังแหล่งเปิด เวลาปิดยาวกว่า V0

นั่นก็คือ V0 มีความยืดหยุ่นไฟที่ดีที่สุด, V1 อันดับสอง, V3 อันดับสาม, และ V4 มีความยืดหยุ่นไฟเท่ากันกับยาที่ไม่ยืดหยุ่นไฟ

HB: ความสามารถในการป้องกันไฟที่ต่ําที่สุดในมาตรฐาน UL94 ต้องการอัตราการเผาไหม้ที่ต่ํากว่า 40 มิลลิเมตรต่อนาทีสําหรับตัวอย่างที่หนา 3-13 มิลลิเมตรตัวอย่างที่หนากว่า 3 มิลลิเมตร มีอัตราการเผาไหม้ต่ํากว่า 70 มิลลิเมตรต่อนาที; หรือปิดก่อนเครื่องหมาย 100mm.

V-2: หลังจากดําเนินการทดสอบการเผาไหม้สองครั้งใน 10 วินาทีบนตัวอย่าง ไฟไหม้ดับภายใน 30 วินาที

V-1: หลังจากดําเนินการทดสอบการเผาไหม้สองครั้งใน 10 วินาทีบนตัวอย่าง ไฟไหม้ดับภายใน 30 วินาที

V-0: หลังจากการทดสอบการเผาไหม้สองครั้งใน 10 วินาทีบนตัวอย่าง ไฟจะดับภายใน 10 วินาที ไม่มีสารเผาไหม้จะตก

สอดคล้องกับมาตรฐาน: ตอบสนองความต้องการการทดสอบของมาตรฐาน GB/T2408-2008, GB13488, ISO1210, UL94 V-0 V-1 V-2, ASTM D635, D4804, 3801, IEC707 และ IEC 60695-11-10:1999
