DX8427A เครื่องทดสอบการแก่ตัวของโคโรน่า AC/DC

การวิเคราะห์การทดลองการแก่ตัวของโคโรน่าจากยางซิลิโคน การวิจัยลักษณะการแก่ตัวของโคโรน่า AC/DC วัสดุประกอบประกอบวัสดุอุปกรณ์ประกอบอินทรีย์ ระบบทดสอบการแก่ตัวของโคโรน่าระบบกล่องทดสอบการแก่ตัวของโครโน

ภาพรวมของอุปกรณ์:

เหมาะสําหรับสถาบันวิจัยทางวิทยาศาสตร์ ระบบการทดสอบความทนทานต่อการแก่ตัวของโครโนน่า ที่พัฒนาจากวัสดุอุปกรณ์กันอากาศแบบแข็ง สามารถบรรลุสภาพการทดสอบโครโนน่าแตกต่างกันได้และสามารถทดสอบการแก่ตัวของโควโรนาได้พร้อมกันบนตัวอย่าง 5 ตัวในขณะเดียวกัน ระบบนี้ยังสามารถนําไปใช้ในการทดสอบความต้านทานแรงดันของวัสดุประกอบความแข็งแรงต่อการปล่อยโคโรน่าได้สามารถดําเนินการวิจัยทดลองอย่างเป็นระบบเกี่ยวกับปรากฏการณ์การแก่ตัวของซิลิโคนยาง HTV ภายใต้สภาพต่าง ๆขณะเดียวกัน การพัฒนาระบบนี้คาดว่าจะให้พื้นฐานการทดสอบมาตรฐานสําหรับการวิจัยในประเทศเกี่ยวกับความทนทานต่อการแก่ตัวของวัสดุอุปกรณ์ที่แข็งแรงซึ่งจะช่วยในการดําเนินการวิจัยถึงลักษณะการทนทานการแก่ตัวของวัสดุประกอบความแข็งแกร่งต่างๆ.

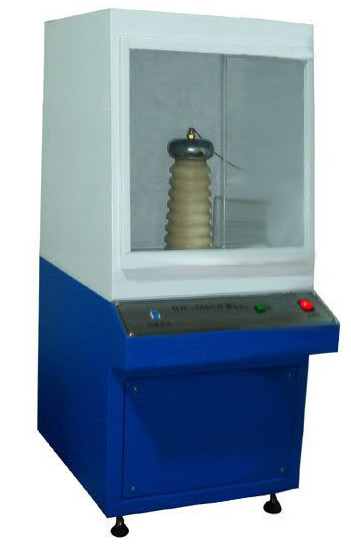

ส่วนประกอบหลัก: 1) อุปกรณ์การผลิตโคโรนา 2) ระบบวัด 3) ระบบป้องกัน 4) ระบบควบคุมและติดตามสิ่งแวดล้อมอุปกรณ์จริงของระบบการทดสอบความทนทานต่อการแก่ตัวของ corona สําหรับวัสดุประกอบความแข็งแรงถูกแสดงในรูปภาพ 1

มาตรฐานมาตรฐานอุปกรณ์:

อ้างอิงไปยังมาตรฐานการทดสอบของอเมริกัน ASTM D2275-14 "วิธีการทดสอบมาตรฐานสําหรับความต้านทานความกระชับกระแสของพื้นผิวของวัสดุกันไฟฟ้าแข็งต่อการปล่อยบางส่วน (Corona) "

ปริมาตรเทคนิค:

(1) อุปกรณ์สร้างโคโรน่า:

1. ใช้ YDT-5/50 ความถี่พลังงาน โครโนน่าฟรี ทดสอบ แทรนฟอร์ม ระยะแรงดัน: 0-50KV

2. ระบบควบคุมความดันจะกลับมาเป็นศูนย์โดยอัตโนมัติหลังจากการกระตุ้น

3การปิดตําแหน่งศูนย์ ด้วยการเพิ่มและลดแรงดันอัตโนมัติ

4. ป้องกันการรั่วไหลที่นําเข้า, การคุ้มกันที่น่าเชื่อถือของความปลอดภัยส่วนบุคคล

5. ป้องกันการกระจายไฟฟ้าเกินขีดขวาง และฟังก์ชันการป้องกันความปลอดภัยอื่น ๆ

6. การแสดงแรงดันและกระแสไฟฟ้า ความแม่นยําการวัด ± 0.2% ความดันการเสียรักษา

7. อิเล็กทรอัดทดลอง: อิเล็กทรอัดใช้โหมดแผ่นเข็มแบบดั้งเดิมเพื่อจําลองการปล่อยโคโรน่าปลายในสนาม อิเล็กทรอัดเข็มสแตนเลสที่มีรัศมีการโค้ง 0.2mm ใช้เป็นอิเล็กตรอดด้านบน, และไฟฟ้าแผ่นทองแดงถูกใช้เป็นไฟฟ้าชั้นล่างที่มีเส้น径 30mm ระบบไฟฟ้าทั้งหมดประกอบด้วย 5 ชุดของไฟฟ้าแผ่นเข็ม,ตามที่แสดงในรูป 3 (เครื่องปรับความแรงสูงที่จมน้ํามัน)

8. ระยะระหว่างอิเล็กทรอนด์: 100 มม.

9จํานวนอิเล็กตรอด: 5

10ระยะห่างระหว่างอิเล็กทรอร์โด้ปลายเข็มและตัวอย่างสามารถปรับได้ โดยระยะที่ปรับได้ 15 mm

11ความจุของแปลงความแรงสูง: 5KVA

12. ความดันไฟเข้า / ออกระดับ 200V/50KV

13.ไฟฟ้าเข้า/ออกระดับ: 20A/0.04A

14ระบบควบคุม: ใช้การควบคุม PLC ของซีเมนส์

15. ตัวเลือกความเร็ว 5 สําหรับการกระตุ้น: 5V, 50V, 100V, 500V, 1000, 2000V สามารถตั้งค่าตามใจชอบ;

16. อุปกรณ์พร้อมกับการรั่วไหล, ความอ้วน, สั้นวงจร, การบุกรุก, และความดันสูง ป้องกันฟังก์ชัน

17องค์ประกอบของเครื่องมือ: ประกอบด้วยตัวควบคุมระดับความดันไฟฟ้าที่ติดต่อ, กล่องควบคุม, แผ่นกันป้องกัน, และกล่องอิเล็กทรอน;

18อุปกรณ์นี้สามารถทําการเฒ่าเฒ่าโคโรน่า, ความตึงเครียดการทําลาย, และทนความตึงเครียดการทดสอบพร้อมกัน;

19. การแยกความตึงเครียด อุปกรณ์อิเล็กทรอนสแตนเลสของเกรด 25 และเกรด 75 และชุดของความร้อนสูงการทดสอบ

20การทดสอบการเฒ่าเฒ่าของโคโรน่า มีอิเล็กทรอัดเข็ม 5 ชุด อิเล็กทรอัดแผ่นทองแดง และเร็กตัวอย่างการเฒ่าเฒ่าของโคโรน่า 1 ชุด

21ชุดของโปรแกรมการทดสอบมืออาชีพ

22ชุดเครื่องคอมพิวเตอร์ที่มีเครื่องพิมพ์

(2) อุปกรณ์ควบคุมสิ่งแวดล้อม

1.เซ็นเซอร์อุณหภูมิ: ใช้เซ็นเซอร์ความละเอียดสูง P-T-100 ของไต้หวัน

2วิธีควบคุมอุณหภูมิและความชื้น: วิธีควบคุมอุณหภูมิและความชื้นที่สมดุล (BTHC)

3ระยะอุณหภูมิ: -10 °C ~ 150 °C สามารถตั้ง

4ความชื้น 20-98% RH

5ความแม่นยําในการควบคุมอุณหภูมิและความชื้น: ± 0.2 °C; ± 2.5% RH

6. ความเหมือนกันภายในห้องอุณหภูมิและความชื้น: ± 0.5 °C ~ ± 0.2 °C; ± 4.0% RH

7ความแม่นยําของความละเอียดของตัวควบคุม: ± 0.01% °C; ± 1% R.H

8อัตราการทําความร้อน ≥ 2.5 °C/นาที

9อัตราการเย็น: กลาง 1 °C/นาที

10ความหันห่างจากอุณหภูมิ ≤ ± 0.5 °C ในระดับ -10 ~ + 99 °C, ≤ ± 1.0 °C ในระดับ 100 ~ + 150 °C

11ความหันห่างของความชื้น ± 2.5% RH (> 75% RH) ± 4.0% RH (≤ 75% RH)

12วัสดุชั้นนอกของแผ่นเหล็กม้วนเย็นคุณภาพสูง วัสดุกล่องภายในของสีแป้งอิเล็กทรอสแตตติกอัตราอุณหภูมิสูง

13วัสดุกันความร้อน: โพลีอุเรธานเนื้อผสมความหนาแน่นสูง + สายใยแก้ว

14หน้าต่างการสังเกตเป็นหน้าต่างกระจกระจกระจกสามชั้น

15การส่องแสงภายในกล่อง: อุปกรณ์ส่องแสงมุมกว้าง ประตูสองชั้นที่มีประตูปิด

16ขนาดพื้นที่ภายในกล่องทดสอบ: 500 * 500 * 600mm

17การรักษาความละเอียดจะนําไปใช้กับผนังภายในห้องทดสอบที่มีระดับความต้านทานความกระชับกําลัง 50KV

(3) ขนาดของเครื่องทดสอบการแก่ตัวของ AC / DC corona:

ขนาดของอุปกรณ์การผลิตโคโรน่า: 850 * 740 * 1500 มม

ขนาดของอุปกรณ์ควบคุมสิ่งแวดล้อม: 700 * 1100 * 1700mm

(4) ระบบการสกัดข้อมูลสําหรับเครื่องทดสอบการแก่ตัวของ AC / DC

1โดยใช้บัตรการเก็บข้อมูลแม่นยําสูง 16 บิต PCI ของAdvantech ระยะความกระชับของสัญญาณเข้าคือ ± 5V หรือ ± 10V และอัตราการเก็บตัวอย่างคือ 3MS/sสามารถรวบรวมสัญญาณกระแสไฟฟ้าและกระแสไฟฟ้าโคโรน่าได้หลายครั้งพร้อมกันและส่งผลการวัดไปยังคอมพิวเตอร์เพื่อการประมวลผล

2อินเตอร์เฟซโปรแกรม LabView ที่มีความเป็นมิตรสามารถแสดงรูปคลื่นของแรงดันโคโรน่า; สามารถแสดงปริมาณค่าชาร์จของครึ่งวงจรบวกและลบของกระแสการปล่อยโคโรน่า,และแนวโน้มของพลังงานการปล่อยในช่วงเวลา.

3หลังจากการทดลอง, ข้อมูลการทดลองสามารถสร้างเป็นรายงานและพิมพ์หรือบันทึก

(5) อุปกรณ์เสริมหลักของเครื่องทดสอบการแก่ตัวของ AC/DC corona

1. 1 เครื่องผลิตโคโรน่า

2. 1 อุปกรณ์ควบคุมสิ่งแวดล้อม

3คอมพิวเตอร์แบรนด์หนึ่ง

4. ชุดของโปรแกรมการรวบรวมมืออาชีพ

5- เอาไว้
