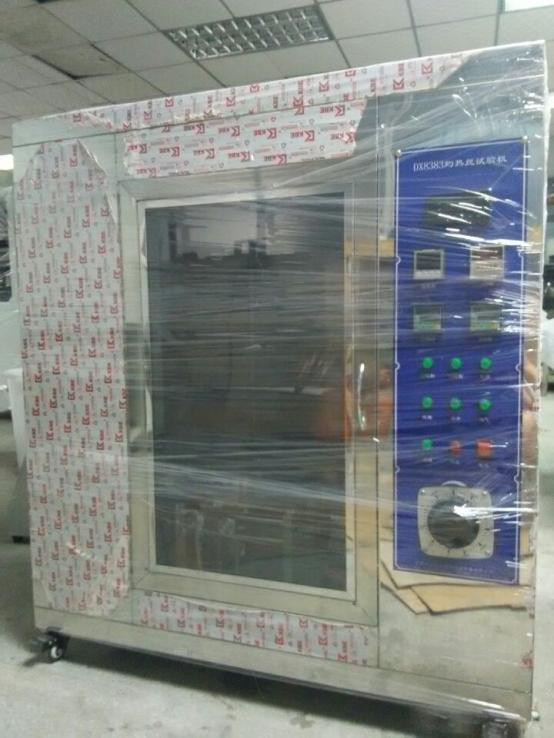

เครื่องทดสอบสายร้อน DX8383 พร้อมจอดิจิตอล

การนําเสนอ: การทดสอบสายร้อนถูกใช้ในการทดสอบความมั่นคงของสินค้าอิเล็กทรอนิกส์และไฟฟ้าระหว่างการทํางาน สายร้อนเองเป็นจริงเป็นวงแหวนสายความต้านทานรายละเอียดคงที่ระหว่างการทดสอบ, มันต้องถูกทําความร้อนถึงอุณหภูมิที่กําหนดโดยไฟฟ้า, เพื่อให้ด้านบนของสายร้อนสัมผัสตัวอย่างในเวลาที่ต้องการ, และจากนั้นสถานะของมันสามารถสังเกตและวัด.ระยะเวลาการทดสอบขึ้นอยู่กับวิธีการทดสอบเฉพาะ.

พื้นที่ใช้งาน: เครื่องทดสอบสายไฟร้อน เหมาะสําหรับการทดสอบความเสี่ยงจากไฟบนสินค้าไฟฟ้า, อิเล็กทรอนิกส์, เครื่องใช้ในครัวเรือนและส่วนประกอบของมันการจําลองความเครียดทางความร้อนที่เกิดจากแหล่งความร้อนหรือแหล่งจุดไฟ เช่น องค์ประกอบร้อนหรือตัวต้านอัตราการอ้วนในระยะเวลาสั้นมันเหมาะสําหรับวัสดุกันไฟฟ้าที่แข็งแรงหรือวัสดุที่เผาไหม้ที่แข็งแรงอื่น ๆ

สอดคล้องกับมาตรฐาน: ออกแบบและผลิตตามความต้องการของ "วิธีการทดสอบสายไฟสว่าง" ใน GB/T516910, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB47061มาตรฐาน UL817

ปริมาตรเทคนิค:

1. ปริมาตรห้องทดสอบ: 0.5M3, ความลึก x ความกว้าง x ความสูง: 60x 95x 90cm

2ขนาดขอบเขต: ความลึก x ความกว้าง x ความสูง: 61x 120x 105cm

3สายไฟส่องแสง: แหวนขนาด 4.0 มิลลิเมตร

4อุปกรณ์วัดอุณหภูมิ: 0.5 มิลลิเมตร แอร์มโคเปลสายละเอียดที่ปรับเกราะ สามารถทนอุณหภูมิสูงถึง 1050 °C

5.กระแสการทําความร้อน: เมื่ออุณหภูมิ 960 °C กระแสระหว่าง 120 ~ 150A

6ใช้แรงในการทดสอบ: 0.8 ~ 1.2N และจํากัดความลึกการกดให้มีอย่างน้อย 7 มม

7. ไทมอร์: ไทมอร์สําหรับระยะเวลาการจุดไฟ (Ti) และเวลาดับเพลิง (Te) ระยะเวลา: 0 ~ 99.99S

8สายไฟสว่าง: 4mm±0.04mm Ni/Cr (80/20) แหวนมาตรฐานที่ออกแบบพิเศษ, เก็บไว้ในระดับราบ

9. เทอร์โมคอปเปอร์: เทอร์โมคอปเปอร์ประเภทเค 0.5 มิลลิเมตรที่นําเข้า, แขนกระบี่กันความร้อน 1100 °C

10. อุณหภูมิการทําความร้อนด้วยไฟฟ้าของสายไฟร้อน: 500 °C ~ 960 °C (จอดิจิตอลสามารถตั้งค่าได้ล่วงหน้า), ความผันผวนของอุณหภูมิ < 3 °C

11ความดันของตัวอย่างทดสอบในการทดสอบสายร้อน: 1.0N ± 0.1N (ปรับได้ตามสถานการณ์จริง)

12ความลึกในการเจาะเข้าไปสูงสุด: 7mm ± 0.5mm (ปรับได้ตามสภาพจริง)

13ความเร็วการเคลื่อนไหวของตัวอย่างทดสอบ: 10mm/s ~ 25mm/s

14ระดับความรุนแรง: ค่าที่นิยมสําหรับระยะเวลาของไฟทดสอบที่ใช้ (ta) คือ: 5s, 10s, 20s, 30s, 60s, 120-1s

15. ความสูงของไฟ: ความสูงของไฟในการทดสอบคือ 12 mm

16แหล่งก๊าซ: ก๊าซบุเทน (ให้บริการโดยผู้ใช้)

17วัสดุกล่องภายนอก: สายกระจกสแตนเลส

วิธีการทดสอบ: ทําความร้อนแหวนสายต่อต้านมาตรฐานถึงอุณหภูมิที่กําหนดแล้วทําสายร้อนและตัวอย่างการทดสอบสัมผัสกับพล็อก, โซค, ยางพลาสติกและผลิตภัณฑ์อื่น ๆ ภายใต้สภาพการทดสอบ.

วิธีการทดสอบที่สอดคล้องกับเครื่องทดสอบการเผาไหม้สายร้อน:

วิธีการทดสอบความเผาไหม้ของสายไฟสําหรับผลิตภัณฑ์เสร็จ (IEC 60695-2-11:2000/GB/T 5169.11-2006)

วิธีการทดสอบความเผาไหม้ของสายไหม้สําหรับวัสดุ (IEC 60695-2-12:2000/GB/T 5169.12-2006)

วิธีการทดสอบความสามารถในการจุดไฟของวัสดุที่ใช้สายไฟร้อน (IEC 60695-2-13:2000/GB/T 5169.13-2006)

อัตราการเผาไหม้ GWFI, GWFI - อัตราการเผาไหม้ของสายไฟสว่าง

อุณหภูมิการทดสอบสูงสุดของตัวอย่างการทดสอบที่มีความหนาที่กําหนดไว้ใน 3 การทดสอบติดต่อกัน ควรตอบสนองหนึ่งจากเงื่อนไขต่อไปนี้

a) ภายใน 30 วินาทีหลังจากการถอดสายไฟร้อน ไฟไหม้หรือความร้อนของตัวอย่างการทดสอบจะดับ และกระดาษบรรจุที่วางอยู่ใต้ตัวอย่างการทดสอบจะไม่จุดไฟ

b) ตัวอย่างการทดสอบไม่ได้จุดไฟ

GWIT, GWIT - อุณหภูมิการจุดไฟของสายไฟสว่าง

A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).

ความต้องการตัวอย่าง: ห้องปฏิบัติการวัสดุ SGS มีความต้องการต่อไปนี้สําหรับการทดสอบตัวอย่าง:

ตัวอย่างควรมีส่วนราบขนาดคงที่ขนาดใหญ่พอ และระดับการทดสอบควรถูกเก็บไว้ในตําแหน่งตั้งตามแนวตั้งระหว่างการทดสอบ

ตัวอย่างการทดสอบสามารถทําได้หลายวิธี:

การพิมพ์ด้วยการกด, การพิมพ์ด้วยการฉีด หรือการโยน, หรือการตัดจากชิ้นส่วนที่เสร็จสิ้น เช่นแผ่นโลหะที่มีพื้นที่ใหญ่พอ

ขนาดของส่วนราบควรเป็น: ความยาว: ≥ 60mm ความกว้าง (ภายในไฟฟ้า): ≥ 60mm

ตามความต้องการของการทดลองนี้ การประเมินความสามารถในการเผาไหม้โดยปกติต้องการชุดของตัวอย่างทดสอบ 10 ตัว
