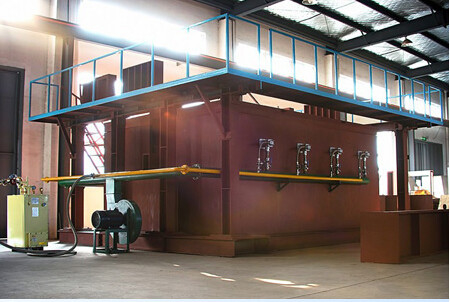

DX8364 การทดสอบความต้านทานไฟขององค์ประกอบอาคาร หม้อตั้งและหม้อแนวราบ (EN13381-8)

DX8364 การทดสอบความต้านทานไฟขององค์ประกอบอาคาร หม้อตั้งและหม้อแนวราบ (EN13381-8)

เตาอบแนวราบ:

ขอบเขตการทดสอบ

1. ผนังรับน้ําหนักคอนกรีตเสริมเหล็กที่มีพื้นที่เผาไหม้ด้านเดียว 3000 × 3000 (mm) ผนังรับน้ําหนักโครงสร้างเหล็กที่มีชั้นป้องกัน (ผิวเคลือบกันไฟ)ผนังบรรทุกของแผ่นเคิลเหล็กเบา, ผนังรับน้ําหนักจากกาว ฯลฯ และการกําหนดอุณหภูมิของจุดที่ถูกเลือกที่มีส่วนที่แตกต่างกันและความกว้างที่แตกต่างกันภายในผนัง

2. การทดสอบความทนทานต่อไฟของอุปกรณ์ประกอบใหม่ที่ไม่ได้รับการบรรจุ

ขนาดของเตาอบคือ 4200×4800×1500 (mm) และพื้นที่เผาของตัวอย่างคือ 4200×4800 (mm)

พื้นที่ใช้ในการทดสอบ: สามารถตรวจสอบความสามารถในการป้องกันไฟของตัวอย่างโครงสร้างที่สมองและไม่สมอง ภายใต้สภาพการทํางานเดียวกันในเวลาเดียวกัน เช่น: ประตูและหน้าต่างกันไฟกระจก, วัสดุปิดกันไฟ ฯลฯ และยังสามารถดําเนินการทดสอบความต้านทานไฟบนส่วนแยกกันไฟขนาดใหญ่และส่วนประกอบส่วนแยกกันไฟ เช่น ผนังไฟขนาดใหญ่ผนังแยกกระจกกันไฟ และกระจกม้วนกันไฟ, มีประสิทธิภาพสูง และสามารถทดสอบตัวอย่างหลายตัวที่แตกต่างกันหรือคล้ายกันในเวลาเดียวกัน

3อุปกรณ์ทดสอบที่ฉลาดสําหรับความทนทานต่อไฟของคอลัมน์บรรทุกภาระ

ขนาดของเตาอบคือ 3000 × 3000 × 4700 (mm) และความสูงของไฟของตัวอย่างคือ 3000 ~ 4600 mm (ความสูงทั้งหมดของคอลัมน์คือ 3600 ~ 5200 mm)ขนาดตัดข้ามสูงสุดของตัวอย่างคือ 800 mm × 800 mm หรือ Φ800 mm.

ภาระแกนรวมคือ 15000kN และภาระเฉพาะทางด้านบนและด้านล่างคือ 1000kN แต่ละอัน

ขอบเขตการทดสอบ

1. ความสูงเสาคือ 3600 ~ 5300mm ความสูงไฟคือ 3000 ~ 4700mmและการทดสอบความทนทานต่อไฟของรูปร่างและขนาดส่วนข้ามที่แตกต่างกันของเสาคอนกรีตเสริมเหล็กที่บรรทุกภาระคอมพอสไซต์แบบเดียวและหลายครั้ง.

2. ความสูงเสาคือ 3600 ~ 5300mm ความสูงไฟคือ 3000 ~ 4700mmและการทดสอบความต้านทานไฟของคอลัมน์โครงสร้างเหล็กที่มีชั้นป้องกัน (เคลือบกันไฟ) ถูกนําไปใช้ในรูปทรงและขนาดส่วนข้ามที่แตกต่างกันของภาระประกอบเพียงลําเดียวและหลายลํา.

3การกําหนดอุณหภูมิของจุดการวัดที่คัดเลือกที่มีส่วนที่แตกต่างกันและความลึกที่แตกต่างกันภายในเสา

4การทดสอบความทนทานต่อไฟของวัตถุอื่น ๆ (เช่นตู้เซฟ) ที่เผาไหม้ทุกด้าน

อุปกรณ์การทดสอบที่ฉลาดสําหรับผลงานความต้านทานไฟของเครื่องดับไฟ การตั้งค่าที่เราให้ในล่างนี้เป็นเพียงเพื่ออ้างอิง

พื้นที่ใช้งาน:มันเหมาะสําหรับองค์ประกอบที่รับภาระและที่ไม่รับภาระ เช่นผนัง, ราง, คอลัมน์, พื้น, siling และหลังคา และโครงสร้างอื่น ๆ, อุปกรณ์เสริมหรือโครงสร้างสามารถใช้เป็นมาตรฐานเครื่องทดสอบนี้เหมาะสําหรับการทดสอบส่วนประกอบทั้งหมดของ GB/T9978.1~9 และมาตรฐาน ISO834-1~9

สอดคล้องกับมาตรฐานGB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "วิธีการทดสอบความทนทานต่อไฟสําหรับส่วนประกอบของอาคาร ตอนที่ I: ความต้องการทั่วไป", ISO834-1:1999 "วิธีการทดสอบความทนทานต่อไฟของส่วนประกอบของอาคาร ตอนที่ I:ความต้องการทั่วไป"

ปริมาตรหลัก:

ห้องปฏิบัติการ: 4.5M ((ยาว) x 4.5M ((กว้าง) x 3.5M ((สูง) การใช้ในห้องภายในของวัสดุกันอุณหภูมิสูง

อุปกรณ์บรรทุก: การบรรทุกกลถูกนํามาใช้ในการเคลื่อนไหวเครนชั้นบนในอาคาร. การบรรทุกแบบเหมือนกัน, กลาง, หมุนหรือ eccentric สามารถจําลองได้.

กรอบรองรับ: เชื่อมต่อกับกั้นสลักบนกรอบด้วยม้วน 4 ตัว

เทอร์โมคอปเปอร์: รวมถึงเทอร์โมคอปเปอร์เตาอบ, คู่ความร้อนด้านหลัง, เทอร์โมคอปเปอร์เคลื่อนที่, เทอร์โมคอปเปอร์ภายใน, และเทอร์โมคอปเปอร์อุณหภูมิแวดล้อมถูกกระจายในพื้นที่ต่างๆ

โซนส์วัดความดันเตาอบ: โซนส์วัดทรง T ความแม่นยําการวัด ± 2Pa

โซนส์วัดช่องว่างตัวอย่าง: กว้าง 6 มม ± กว้าง 0.1 มม ± กว้าง 0.2 มม

ระบบเผาไหม้: ระบบกระจายก๊าซ (ภายใน 10 เมตร) เครื่องโยนไฟ (ไม่น้อยกว่า 20) และวาล์วควบคุม

แหล่งก๊าซเผาไหม้: โพรเปาเนียมความบริสุทธิ์มากกว่า 95% ก๊าซเหลว (ให้บริการโดยผู้ใช้)

การไหลของก๊าซ: 0 ~ 100L / นาที ความแม่นยําในการวัด 2.5 เกรด

กระแสอากาศ: 0~50m3/min ความแม่นยําในการวัด≤±0.5m3/min

ความจุของถังแก๊ส: ≥50kg × 6

ระบบควบคุมอุณหภูมิเตา: จุดการเก็บตัวอย่างสูงสุด 10 จุด

ระบบระบายอากาศและเครื่องปรับอากาศ เป็นต้น

ระยะการวัดความร้อนเรยแอนท์บนพื้นผิวไฟกลับของตัวอย่าง: 0 ~ 10W / cm2

การควบคุมอุณหภูมิและความดันในเตาอบจะเกิดขึ้นโดยเชื่อม RS485 ของคอมพิวเตอร์กับระบบควบคุมและความดันออกแบบ DC ของเซ็นเซอร์การทดสอบการเผาไหม้ เช่น เทอร์โมคัพเล่ และเซ็นเซอร์ความดันถูกแปลงเป็นรูปแบบดิจิตอล, ซึ่งสามารถส่งไปยังระบบคอมพิวเตอร์เพื่อแสดงและเก็บ

หมายเหตุ:อุปกรณ์ทดสอบความทนทานไฟขององค์ประกอบอาคาร ควรถูกสร้างขึ้นตามผลิตภัณฑ์ที่ต้องการที่จะถูกทดสอบโดยลูกค้า เพื่อหลีกเลี่ยงค่าใช้จ่ายที่ไม่จําเป็น เช่นสถาบันวิจัยไฟฟ้าเทียนจิน ของกระทรวงความมั่นคงของประชาชนมีเครื่องมือทดสอบความทนทานไฟ 5 เครื่องสําหรับส่วนประกอบของอาคารต่างๆ, ได้แก่อุปกรณ์ทดสอบความทนทานไฟแบบฉลาดของแผ่นขั้วบรรทุกภาระ, อุปกรณ์ทดสอบความทนทานไฟแบบฉลาดของผนังบรรทุกภาระขนาดสุทธิของเตาอบคือ 3000×3000×1500 (mm), พื้นที่เผาของตัวอย่างคือ 3000 × 3000 (มม) และความจุทั้งหมดคือ 2000kN

เตาอบตั้ง:

พื้นที่ใช้งาน: เหมาะสําหรับองค์ประกอบอาคารแนวราบ เช่น ผนัง, ราง, คอลัมน์, แผ่นพื้น, และเพดาน เพื่อกําหนดลักษณะความทนทานต่อไฟของพวกเขาในสภาพไฟแบบธรรมดา

ติดตามมาตรฐาน:GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008,ISO834-6: และความต้องการการทดสอบอื่นๆ

คุณลักษณะการทํางาน:การใช้บัตรการสกัดหลายบิตความแม่นยําสูง การรวบรวมอุณหภูมิ ความดัน การไหลผ่าน และด้านอื่นๆ ของข้อมูล ผ่านการวิเคราะห์ด้วยไมโครคอมพิวเตอร์การประมวลผลและการควบคุมเพื่อผลิตการผลิตข้อมูลจริงของการเผาไหม้ในเวลาจริง, และผ่านการวิเคราะห์ไมโครคอมพิวเตอร์เพื่อกําหนดลักษณะการเผาไหม้ของมัน, เครื่องจักรทั้งหมดใช้อุปกรณ์ที่มีคุณภาพสูง, เพื่อให้แน่ใจว่าระบบมีคุณภาพสูง, การทํางานความเร็วสูง,ด้วยความก้าวหน้า.

ปริมาตรเทคนิค:

1องค์ประกอบของเครื่องมือ: เตาเผาทดสอบที่ทนไฟ ระบบวัดการไหลของก๊าซ ระบบวัดอุณหภูมิ และระบบวัดและควบคุมความดัน

2. เตาเผาทดสอบที่มีความแข็งแกร่ง: เป็นเตาเผาทดสอบแนวตั้งที่มีขนาดภายใน 4.5m (ความยาว) × 3.5m (ความลึก) × 1.25m (ความสูง)

3.โครงสร้างเตาอบ: กรอบโครงสร้างเหล็กถูกนํามาใช้ ผนังเตาอบถูกสร้างด้วยอิฐที่ทนไฟในกลางกรอบโครงสร้างเหล็กและด้านในของผนังเตาอบทําจากวัสดุกันอุณหภูมิที่ทนความร้อนสูง, ความหนาแน่นมากกว่า 1000kgpm3 ด้านนอกถูกห่อด้วยเหล็กสี ความหนาของวัสดุแผ่นเตาอบ 65mmและอุณหภูมิการทดสอบอุณหภูมิในเตาอบสูงถึง 1250 °C.

4ระบบวัดอุณหภูมิ:

1. เทอร์โมคอปเปอร์ในเตาอบ: เตาอบใช้เทอร์โมคอปเปอร์ไนเคิล-โครเมียม-ไนเคิล-โครเมียมชนิด K โดยเส้น径 2.0mm ตาม GB / T 16839.1, กล่องภายนอกเป็นกระดาษท่อเหล็กดัดเหล็กกันความร้อน และส่วนกลางเต็มไปด้วยวัสดุกันความร้อน และความยาวของกระดาษที่เด่นจากปลายร้อนไม่น้อยกว่า 25 มม.จํานวนทั้งหมด 5 ชิ้น, และความแม่นยําของอุณหภูมิคือ < ± 15 °C

2การวัดอุณหภูมิของพื้นผิวไฟหลัง: โดยใช้เทอร์โมคอลล์ที่มีกว้าง 0.5MM, การเชื่อมที่ความหนา 0,2MM และกว้าง 12MM

บนแผ่นทองแดงกลม, เทอร์โมคอปเปิลไนเคิล-โครม-ไนเคิล-ซิลิคอนขนาดใหญ่ตาม GB/T16839.1 จะถูกปิดด้วยการปิดอะไซเบสต์ความยาว 30MM ความกว้าง 2.0MM ความหนารวม 20

3การวัดอุณหภูมิเฉลี่ย: 8 เทอร์โมคอปล์ เหมาะสําหรับ GB/T7633-2008 และ GB/T17428-2009

4. การวัดอุณหภูมิสูงสุด: เทอร์โมคอลล์คือการวัดประตูคู่ 20 ประตูที่มี Fascia ที่สามารถครอบคลุมถึงความกว้างประตูสูงสุด 1200mm

5. โมบายเทอร์โมคอปเปอร์: วัดด้วยเทอร์โมเมตรอินฟราเรด

6- เทอร์โมคอปเปอร์ภายใน: มีเทอร์โมคอปเปอร์ 4 ชิ้น เหมาะสําหรับการวัดอุณหภูมิภายในท่อระบายอากาศ

7การวัดอุณหภูมิแวดล้อม: ใช้เทอร์โมคอลเล่ห์ที่ป้อมด้วยเส้น径 3.0MM และใช้เทอร์โมคอลเล่ห์ขนาดใหญ่ของไนเคิล-โครเมียม-ไนเคิล-ซิลิคอนชนิด K ที่สอดคล้องกับ GB / T16839.1

8การวัดความดันเตาอบ: โซนวัดแบบ T ความแม่นยําการวัด ± 2pa.3

9ระบบการบรรทุก: ใช้เซ็นเซอร์ความดันในการวัด

10อุปกรณ์วัดความบิดเบือน: ใช้อุปกรณ์วัดความบิดเบือนอิเล็กทรอนิกส์

11. โซนด์ช่องว่าง: ผลิตตามมาตรฐาน GB/T9978.1

12. เครื่องเผา: มีเครื่องเผาความเร็วสูง 8 เครื่องที่ติดตั้งอยู่ในผนังเตาอบทั้งสองข้าง, 6 เครื่องในแต่ละด้าน. ให้ความร้อนที่จําเป็นในการทําความร้อนในเตาอบ

13. ปั๊มควัน: มีรูปั๊มควันสามรูบนผนังเตาอบหลังผนังเตาอบ ซึ่งเชื่อมต่อกับปั๊มควันด้านหลังเพื่อปล่อยก๊าซปั๊มควันในร่างเตาอบการควบคุมความเครียด.

14หลุมสังเกต: มีหลุมสังเกตสองหลุมบนผนังข้างของร่างเตาอบ ซึ่งใช้เพื่อสังเกตพื้นผิวไฟและไฟของตัวอย่างระหว่างการทดสอบ

15อุปกรณ์การบรรทุก: ใช้รถคันสูง 3.5 เมตร กว้าง 3.0 เมตร ประกอบด้วยรูปร่างรถยนต์และแพลตฟอร์มชิ้นทดสอบ รูปร่างรถยนต์ถูกออกแบบด้วยล้อพื้นสี่ล้อและแพลตฟอร์มทดสอบ: 3.0m*3.0m กรอบโครงสร้างสแตนเลสสี่เหลี่ยม ระหว่างการทดสอบ พลาตฟอร์มชิ้นทดสอบที่มีชิ้นทดสอบถูกยกขึ้นกับร่างรถด้วยเครื่องยกไฟฟ้าและจากนั้นรถเข็นถูกผลักไปยังตําแหน่งการทดสอบและติดตั้งแล้วเริ่มการทดสอบ

16ส่วนควบคุมไฟฟ้า: โปรแกรมการตั้งค่า MCGS และโปรแกรม PLC ของคอมพิวเตอร์อุตสาหกรรมที่บูรณาการ

รวมถึง: ผิวหน้าควบคุมหลัก, ผิวหน้าเส้นโค้งอุณหภูมิเตา, ผิวหน้าอุณหภูมิตัวอย่าง, ผิวหน้าบันทึกประวัติศาสตร์ และ ผิวหน้าการกําหนดพารามิเตอร์
