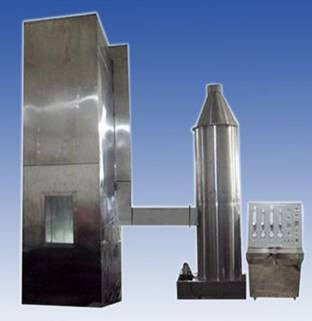

DX8349 Wire & Cable Bundle Combustion Tester เพื่อประเมินความสามารถของสายและสายไฟที่ติดตั้งตั้งตั้งตั้งตั้ง

DX8349 Wire & Cable Bundle Combustion Tester เครื่องทดสอบการเผาไหม้

พื้นที่ใช้งาน:ใช้ในการประเมินความสามารถของสายไฟและสายไฟที่ติดตั้งตั้งตั้งตั้งตั้งตั้ง หรือสายไฟออปติกส์ในการยับยั้งการแพร่ระบาดของไฟในสภาพตั้งตั้งตามตั้งและกระบวนการใช้งานต้องร่วมมือกับหอคอยการกําจัดฝุ่นควันอุปกรณ์ทั้งหมดประกอบด้วยหลายส่วน เช่น ห้องทดสอบ, แหล่งอากาศ, ระดับเหล็ก, ระบบล้างอากาศและแหล่งจุดไฟ

สอดคล้องกับมาตรฐานตาม GB/T18380.31-2008, IEC60332-3-10-2018 "การทดสอบการเผาไหม้ของสายไฟฟ้าและสายไฟฟ้าแสงในสภาพไฟไหม้ ตอนที่ 31:อุปกรณ์การทดสอบการแพร่กระจายไฟฟ้าแบบตั้งตั้งตั้งตั้งตั้งตั้งของสายและสายเคเบิล" สามารถตอบสนองความต้องการของ GB/T18380.32-2008/IEC60332-3-21:2000 การทดสอบไฟของสายไฟและสายไฟออทติกส์ ภายใต้สภาพไฟ ส่วนที่ 32: การทดสอบการแพร่กระจายไฟแนวตั้งของสายไฟและสายไฟที่ติดตั้งแนวตั้งAประเภท F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "การทดสอบการเผาไหม้ไฟของสายไฟและสายไฟออปติกส์ในสภาพไฟ ตอนที่ 33การทดสอบการแพร่กระจายเพลิงทางด้านล่างของสายและสายไฟที่ติดตั้งทางด้านล่าง - ประเภท A", GB/T18380.35-2008/IEC60332-3-24:2000 การทดสอบไฟฟ้าของสายไฟฟ้าและสายไฟฟ้าออทติกส์ ภายใต้สภาพของไฟฟ้า ส่วนที่ 35: การทดสอบการแพร่กระจายไฟฟ้าแบบตั้งค่าของสายไฟฟ้าและสายไฟฟ้าที่ติดตั้งตั้งค่าตั้งค่าC", GB/T18380.36-2008/IEC60332-3-25:2000 ภาพไฟทดสอบสายไฟและสายไฟแสงในสภาพไฟ ภาค 36: การทดสอบการแพร่กระจายไฟของสายไฟและสายไฟที่ติดตั้งตั้งแนวนอน ประเภทD"

ปริมาตรเทคนิค:

ห้องทดสอบ: อุปกรณ์การทดลองควรเป็นห้องรองรับตัวเองที่มีความกว้าง (1000±100) mm, ความลึก (2000±100) mm และความสูง (4000±100) mmผนังหลังและทั้งสองด้านของห้องทดสอบควรทําจากสัมพันธ์การถ่ายส่งความร้อนประมาณ 0.7W?m-2? K-1 การกันความร้อน, 1.5mm หนา USU304 แผ่นสแตนเลส, 65mm หนา insulation ธาตุใยกลาง, 1.5mm หนา USU304 แผ่นสแตนเลสด้านนอก

2แหล่งอากาศ:

ห้องรับอากาศพร้อมกับเครื่องวัดอากาศด่วนดิจิตอล และอัตราการไหลของก๊าซของอากาศคือ (5000±500) L/นาที

หลังจากการทดสอบเสร็จสิ้น: หากตัวอย่างยังคงเผาไหม้ 1 ชั่วโมงหลังจากหยุดไฟ, มีสัญญาณเตือนและอุปกรณ์ที่จะหยุดการเผาไหม้ด้วยแรงโดยฝน

3ประเภทของบันไดเหล็ก: ขนาดกว้าง (500±5) มิลลิเมตรบันไดเหล็กมาตรฐาน (800±10) มิลลิเมตรบันไดเหล็กกว้าง USU304 เหล็กรอบ

4อุปกรณ์ระบายน้ําเสีย:

ส่วนบนของห้องทดสอบมีเครื่องวัดลมดิจิตอล เพื่อให้แน่ใจว่าอัตราการไหลของลมต่ํากว่า 8M/S ซึ่งจะไม่ส่งผลกระทบต่อการไหลของลมในห้องทดสอบ

อุปกรณ์เก็บควันและซักผ้า: สแตนเลส SUS304 กว้าง 800 มิลลิเมตร ความสูง 3500 มิลลิเมตร

แหล่งจุดไฟ

1ประเภท: แหล่งจุดไฟควรมีเครื่องเป่าแก๊สโพรเปานสายลมหนึ่งหรือสองเครื่อง และเครื่องวัดกระแสและเครื่องผสมเวนทูรีที่รองรับพื้นผิวของไฟควรถูกเจาะด้วย 242 แผ่นโลหะเรียบที่มีกว้าง 1.32 มิลลิเมตร, ระยะห่างกลางของหลุมเหล่านี้คือ 3.2 มิลลิเมตร, และพวกเขาถูกกระชากออกเป็นสามแถว, แต่ละแถวคือ 81, 80 และ 81, แบ่งกระจายในช่วงขนาดนามinali 257 × 4.5 มิลลิเมตร. นอกจากนี้,มีการตัดรูเล็ก ๆ หลายแถวในแต่ละด้านของเครื่องโยนไฟกล่องหมุนเหล่านี้สามารถทําให้ลมไฟเผาอย่างต่อเนื่อง แต่ละลมพัดควรอําเภอด้วยอุปกรณ์ที่แม่นยําเพื่อควบคุมอัตราการเข้าของโพรเปาแนนและอากาศสามารถใช้เครื่องวัดหมุนหรือเครื่องวัดกระแสมวลได้

2. เครื่องเป่าไฟที่แหล่งจุดไฟ ควรวางเป็นแนวราบ ห่างจากพื้นผิวหน้าของตัวอย่างสายไฟ (75±5) มิลลิเมตร ห่างจากพื้นห้องทดสอบ (600±5) มิลลิเมตรและสมองกับแกนของบันไดเหล็กจุดจุดจุดไฟของเครื่องเป่าควรออกอยู่ตรงกลางระหว่างสองขั้นของบันไดเหล็ก และห่างจากปลายล่างของตัวอย่างอย่างน้อย 500 มม.

ปริมาตรเทคนิค:

1ขนาดของกล่องทดสอบคือ 1,000 (W) X2,000 (D) X4,000 (H) มิลลิเมตรและกลางที่เต็มไปด้วยกล่องวัสดุหมีแร่

2ด้านล่างของกล่องอยู่ห่างจากผนังด้านหน้า 150 มม และมีช่องรับอากาศขนาด 800 (W) X400 (D) มม.

3.ช่องออกด้านบนคือ 300 (W) X 1,000 (D) mm

4.บันไดสแตนเลสขนาดใหญ่ 500 (W) X3,500 (H), 1 ชิ้น

5. ขนาดบันไดสแตนเลสแบบมาตรฐาน 800 (W) X3,500 (H), 1 ชิ้น

6อุปกรณ์เผาโพรเปาเนสแบบมาตรฐาน 2 สตริป

7. 2 อุปกรณ์ผสมแก๊สเวนทูรี

8. เครื่องวัดแรงดันและอุปกรณ์ปรับความดันสามารถปรับความดันโพรเปาเนียมและอากาศ 0.1Mpa

9. rotameter ปรับและตั้งอัตราการไหลของก๊าซ

10กล่องมีบันไดเหล็กและรางที่สะดวกสําหรับผู้ใช้ในการตรวจจับที่ด้านบน

11. อุปกรณ์พร้อมกับวาล์วลูกบอลเพื่อปิดมือแหล่งอากาศ

12. ปรับเวลาทดสอบการเผาไหม้โดยอัตโนมัติและตัดแหล่งก๊าซโดยอัตโนมัติในเวลานั้น

13. เทอร์โมคอปเปอร์บนผนังภายในของกล่องสามารถแสดงอุณหภูมิภายในกล่อง

14ขนาดกล่องเผาไหม้: 1120 (W) X2195 (D) X5077 (H) mm

15ขนาดกล่องควบคุม: 1280 (W) X770 (D) X1200 (H) mm

16. พลังงานไฟฟ้า: AC 220V, 50/60Hz, 2A

17แหล่งอากาศ: โปรเปาเน่, อากาศ (ให้บริการโดยลูกค้า)

หอคอยกําจัดฝุ่นควัน:โดยหลักแล้วมันใช้ในการผลิตก๊าซควันในกระบวนการทดลอง และก๊าซที่ปล่อยออกมาหลังจากที่ผ่านการแปรรูปโดยหอคอยกําจัดฝุ่นควัน ตอบสนองความต้องการในการปกป้องสิ่งแวดล้อม

วัสดุ: ร่างทั้งหมดของเครื่องซักฟอกทําจากวัสดุ PP ไม่มีองค์ประกอบโลหะในระบบ และมีความทนทานต่อกรดและเกลือและความทนทานต่อการกัดกรองสูงมาก

ชั้นของเหลวที่ไหลเวียน: สามารถเต็มไปด้วยน้ําจากกระบี่, ยังสามารถเต็มด้วยเหลวซักผ้า, ผลของเหลวซักผ้าดีกว่า,เพื่อป้องกันการปล่อยขยะเข้าไปในการเกรี้ยวของด้านล่างของหอระบายน้ํา;

ชั้นอากาศ: ก๊าซออกที่ปล่อยออกมาในกระบวนการการผลิตหรือการทดลองที่ต้องการการรักษา และชั้นอากาศเชื่อมต่อกับช่องรับอากาศเพื่อให้ขยะเข้าชั้นอากาศ

ชั้นเติม: วัสดุเติมของเครื่องซักฟอกทําจากลูกบอล PP แบบหอยทะเลขนาดกลางที่มีรูทรง TELLERTT หลายฟันและมีหน้าต่างบนพื้นผิวของชั้นเติม, ซึ่งสะดวกสําหรับการทําความสะอาดลูกบอลในชั้นเติม หน้าที่หลักของชั้นเติมคือการกระจายก๊าซออกในชั้นอากาศและทําให้มันเป็นขยะกระจายเพื่อให้ก๊าซออกสามารถทําความสะอาดได้อย่างสมบูรณ์แบบในชั้นสเปรย์น้ํา;

ชั้นฉีดน้ํา: หัวเครื่องฉีดน้ําในชั้นฉีดน้ําใช้หมุน PP120 องศาโดยไม่ซับหัวเครื่องฉีด, ครอบคลุม 95% ของพื้นที่และชั้นฉีดน้ํามีหน้าต่างอิสระเพื่ออํานวยความสะดวกในการตรวจสอบสภาพการทํางานของหัว sprinkler;

แผ่นกันหมอก: สามารถกรองสารสกัดในอากาศได้อย่างมีประสิทธิภาพ และในเวลาเดียวกันยังสามารถป้องกันคริสตัลหมอกน้ําในก๊าซออกจากการกัดผนังภายในของเครื่องล้าง;

ปั๊มหมุนเวียน: ปั๊มหมุนเวียนทําให้ของเหลวในชั้นของเหลวหมุนเวียนหมุนเวียนผ่านหัว sprinkler เพื่อประหยัดน้ํา

ขนาด: 1500 (W) × 1000 (D) × 3000 (H) mm

พลังงานไฟฟ้า: AC 380V สามเฟส 50/60Hz 10A
