Bundle Wires and Cables เครื่องทดสอบการเผาไหม้และอัตราการปลดปล่อยความร้อน IEC60332-3-10

Bundle Wires and Cables เครื่องทดสอบการเผาไหม้และอัตราการปล่อยความร้อน IEC60332-3-10

1 ภาพรวมผลิตภัณฑ์:

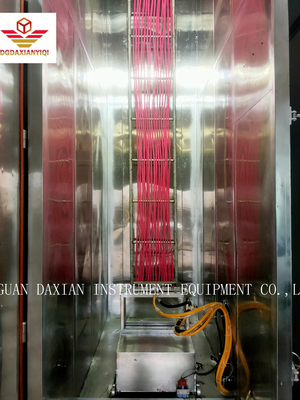

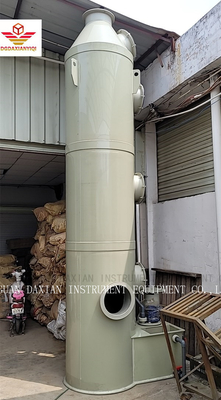

อุปกรณ์นี้เป็นอุปกรณ์ทดสอบที่ใช้ในการประเมินความสามารถของสายไฟและสายเคเบิลที่มัดรวมกันในแนวตั้งหรือสายเคเบิลออปติคัลเพื่อยับยั้งการแพร่กระจายของเปลวไฟในแนวตั้งภายใต้สภาวะที่กำหนดเปลือกอุปกรณ์ทำจากสแตนเลส SUS304 ทั้งหมดเครื่องทั้งหมดประกอบด้วย: กล่องทดสอบ แหล่งอากาศ บันไดเหล็ก ระบบฟอกไอเสีย แหล่งกำเนิดประกายไฟ ฯลฯ

2 มาตรฐาน:

IEC 60332-3-10:2000:ทดสอบสายไฟภายใต้สภาวะไฟ - ตอนที่ 3-10:ทดสอบการลุกลามของเปลวไฟในแนวตั้งของสายไฟหรือสายเคเบิลที่มัดในแนวตั้ง；

IEC60332-3-21:2000:การทดสอบสายไฟฟ้าภายใต้สภาวะที่เกิดไฟไหม้ - ส่วนที่ 3-21: การทดสอบการแพร่กระจายเปลวไฟในแนวตั้งของสายไฟหรือสายเคเบิลที่มัดในแนวตั้ง - ประเภท AF/R

3. พารามิเตอร์ทางเทคนิค:

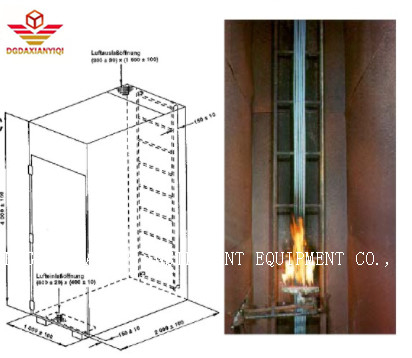

1. ขนาดภายในของกล่องเผาไหม้ (กว้าง × ลึก × สูง): 1000mm × 2000mm × 4000mm
2. ขนาดกล่องควบคุม: 900 (W) * 700 (d) * 1600 (H)
3. ขนาดบันไดเหล็ก (กว้าง × สูง): มาตรฐาน 500 มม. × 35 00 มม. กว้าง 800 × 3500 มม.
4. เครื่องเป่าลมแบบสายพาน: ตามมาตรฐาน GB / t18380.31-2008
5. เครื่องผสม Venturi: ตาม GB / t18380.31-2008
6. การควบคุมการไหลของอากาศในกล่องเผาไหม้: 4500 ～ 5500lmin
7. การควบคุมการไหลของโพรเพน: 3-30l / นาที
8. การควบคุมการไหลของอากาศอัด: 10 ~ 100L / นาที
9. เครื่องวัดความเร็วลม: 0.05 ~ 10m / S
10. เครื่องวัดอุณหภูมิแบบดิจิตอล: 0 ~ 400 ℃
11. ตำแหน่งหัวเป่าแบบสายพาน: ความสูง 600 ± 5 มม. ปรับระยะแนวนอนได้
12. ตู้มาตรฐาน 19 นิ้ว + คอนโทรลคอมพิวเตอร์
13. PC + LabVIEW ซอฟต์แวร์ควบคุมระดับมืออาชีพ
14. ติดตั้งอุปกรณ์ดับเพลิงไนโตรเจนหรือ CO2 (ให้โดยผู้ใช้)
15. แหล่งอากาศ: โพรเพนอัดอากาศและไนโตรเจนที่มีความบริสุทธิ์สูงกว่า 95% (จัดหาโดยผู้ใช้)
