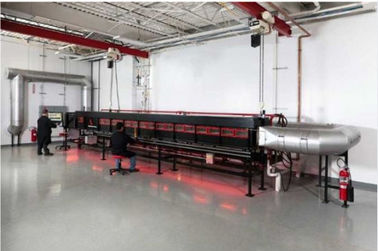

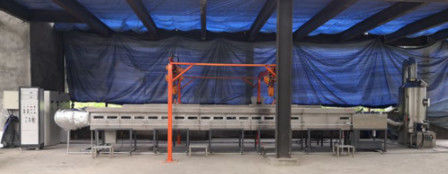

UL910/NFPA 262 โฟนหลุมสเตย์เนอร์แนวราบASTME 84
มาตรฐาน:
UL910,NFPA262
ความต้องการในการติดตั้ง
|
1
|
เครื่องไฟฟ้า
|
AC 380V, 50/60hz, 30A
|
|
2
|
อุณหภูมิแวดล้อม
|
การทํางาน 15°C ถึง 35°C
|
|
3
|
ก๊าซ
|
เครื่องบดเมธานและอากาศ
|
|
4
|
ประโยชน์
|
เครน
|
|
5
|
ขนาด
|
1300 mm (L) x 1100 mm (D) x 2100 mm (H)
|
|
6
|
น้ําหนัก
|
1700 กิโลกรัม
|
|
7
|
มาตรฐานที่ใช้
|
UL910,NFPA262,ASTM E84,UL723
|

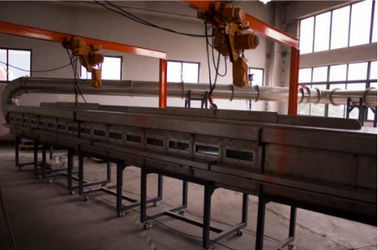

อุปกรณ์อุปกรณ์แขวน
1.สองสถานียกพร้อมกัน การควบคุมคอมพิวเตอร์ให้ความสะดวกสบายในการยก
2.การแขวนฮาร์ดแวร์สามารถเคลื่อนย้ายขึ้นและลง,ซ้ายและขวาที่สะดวกสําหรับการติดตั้งตัวอย่างและการใช้งาน
3อุปกรณ์พร้อมกับแพลตฟอร์มป้องกันความปลอดภัย สะดวกสําหรับการติดตั้งตัวอย่างและการใช้งาน
ระบบเผาไหม้
1.เครื่องจุดเชื้อเพลิง 10KV มีอุปกรณ์หยุดยิงความปลอดภัย. เครื่องจุดเชื้อเพลิงจะวางโดยอัตโนมัติผ่านเลเวอร์เชื่อมต่อกับกลไกปิด
2ความร้อนของการเผาไหม้ของเครื่องเผาไหม้ถูกควบคุมโดยอัตโนมัติโดยระบบการไหลของก๊าซ ความแม่นยําของการอ่านคือ 1%
3ความร้อนของเครื่องเผาไฟ สามารถควบคุมโดยอัตโนมัติโดยคอมพิวเตอร์
4ระบบควบคุมวาล์วไหลของก๊าซ เพื่อป้องกันการรั่วไหลที่เกิดจากการล้มเหลวของวาล์วไฟฟ้าแม่เหล็ก ส่งผลให้เกิดความเสี่ยงของการระเบิด
5.พัดลมความถี่ควบคุมความเร็วลมภายในควันโดยอัตโนมัติ พลังงานพัดลม 3KW, โวลเตจ 380V
6เครื่องวัดความดันก๊าซ และวาล์วควบคุมความดัน เพื่อควบคุมความดันก๊าซให้ถูกต้อง
7. วาล์วควบคุมการไหลของก๊าซที่นําเข้าเพื่อควบคุมการไหลของก๊าซอย่างแม่นยํา
ระบบทดสอบ
1.การทดสอบความหนาแน่นของควัน:ความหนาแน่นของควันถูกวัดโดยระบบแสงไฟกระจก อุณหภูมิสี 2900±100K ระยะความสับสนของปัจจุบันคือ + 0.5%พร้อมฟังก์ชันการชดเชยเวลา.
2.เลนส์แปลงแสงเป็นรังขนาน 20 มิลลิเมตร04.
3หน่วยตรวจจับ: การกระจายสายสีตรงกับ CIE ความแม่นยําของฟังก์ชันมาตรฐานสีคือ + 5% ความตรงของผลิตน้อยกว่า 3% ของการกระจายเสียงหรือ 1% ของการกระจายเสียงสมบูรณ์;เวลาตอบสนองของระบบ 90% ไม่เกิน 3S
4.เทอร์โมคอปเปอร์เป็นเทอร์โมคอปเปอร์แบบ K แบบป้อมรัง กว้าง 0.5mm ความแม่นยําของอุณหภูมิ 0.5 องศา
5.ช่วงเซ็นเซอร์ความดัน 0 ~ 100pa; ความแม่นยําคือ + 2pad; เวลาตอบสนองของเซ็นเซอร์ความดัน 90% คือ 1s
6ความแม่นยําความดันสภาพแวดล้อม + 200Pa
7ระบบบันทึกเวลาอย่างน้อย 3 วินาที
8. ระบบบันทึกเวลาแม่นยํา 0.1s
9การแสดงคอมพิวเตอร์ในเวลาจริงของเส้นโค้งการสร้างความหนาแน่นของควัน
10.ตัวเลือก: ระบบมีระบบกล้องเพื่อสังเกตกระบวนการการทดลองและบันทึกลักษณะของซากเผาหลังการนําตัวอย่างเข้าและเผา
ระบบทดสอบความหนาแน่นของควัน
1แหล่งแสง: ไลเซอร์เนออนฮีเลียม 0.5W นําเข้าจากสหรัฐอเมริกา
2.เครื่องรับไฟฟ้าแสง นําเข้าจากสหรัฐอเมริกา: ความยาวคลื่นช่วง 350-1100nm; ค่าสูงสุดที่ตรงกับ: 0.65A / W; กระแสออกสูงสุด: 100mA; การควบคุมกําไร 70dB
3- เครื่องกรอง Thorlabs (นําเข้าจากสหรัฐอเมริกา) เพื่อทําให้การทดสอบความหนาแน่นของควันแม่นยําขึ้น
4ห้องเผาไหม้อุโมงค์สไตเนอร์ มีระบบตรวจจับไฟฟ้าชดเชยป้องกันการแทรกแซงของแหล่งแสงได้อย่างมีประสิทธิภาพ
ระบบควบคุมความเร็วลม
ความจุของหลอดออก:
1อินเวอร์เตอร์เดลต้าควบคุมความเร็วของก๊าซควันได้อย่างแม่นยํา
2ความสามารถในการสูบควัน: การวัดแรงกดลมและความเร็วลมด้วยท่อปิโต้และตัวส่งแรงกดลมขนาดเล็กที่นําเข้า
3เครื่องส่งความดันความแตกต่าง: ระยะการวัด 0 ~ 2000pa; ความแม่นยํา: + 1% FS; Hysteresis + 0.1% FS; ความดันเส้นสูงสุด 69Kpa; เวลาตอบสนองของเซ็นเซอร์ความดัน 90% คือ 1S
4.ความจุออกควัน: 8000m3/h
5สัญญาณความเร็วลมถูกส่งกลับโดยอัตโนมัติ เพื่อให้สามารถควบคุมความเร็วลมแบบปิดวงจรได้โดยอัตโนมัติ โดยความเร็วลมคงที่มากขึ้น และมีความสามารถในการป้องกันการขัดแย้งที่แข็งแรง
การทดสอบความเร็วลมของห้องเผาไหม้
1กําหนดความเร็วของห้องเผาไหม้อุโมงค์สไตเนอร์ในระบบคอมพิวเตอร์ และติดตามความเร็วลมในเวลาจริง แล้วผลิตเส้นโค้งความเร็วลม
2ระยะความเร็วของห้องเผาไหม้คือ 0 ~ 8m / s และความละเอียดของการวัดความเร็วลมคือ 0.001m / s
3ระยะการตรวจจับคือ 0 ~ 250Pa ความแม่นยําคือ ± 0.5Pa และความแม่นยําของการทดสอบแรงดันที่แสดงระบบคือ ± 2Pa
การรวบรวมการควบคุมอุณหภูมิ
1อุปกรณ์ Steiner Tunnel Furnace Chamber อุปกรณ์นี้มี 3 เครื่องทําความร้อนแบบป้อมกันแบบ OMEGA K เพื่อเฝ้าระวังการเปลี่ยนแปลงอุณหภูมิของท่อสูบไอ ความแม่นยําคือ 0.1 C
2ปริมาตรของเทอร์โมคอลล์: กว้างเส้นใยน้อยกว่า 0.25 มม. ความแม่นยําของอุณหภูมิ 0.1 องศา
3ระยะความร้อนในการทดสอบคือ 0 C ~ 1300 C
ระบบเก็บข้อมูลและควบคุม
1ระบบควบคุม Labview เป็นระบบที่มั่นคงและน่าเชื่อถือ
2กล่องควบคุมแบบมาตรฐาน พร้อมคอมพิวเตอร์ จอ LCD 19 นิ้ว
3ระบบมีโมดูลการเก็บข้อมูลความแม่นยําสูง 16 บิต
4. ระบบบันทึกเวลาแม่นยํา 0.1s
5.บรรลุการติดตามข้อมูลในเวลาจริงและบันทึกข้อมูลอย่างแม่นยํา
6.การแสดงสถานะการทํางานของระบบในเวลาจริง; เตือนเสียงและแสงในภาวะผิดปกติ
7.กระเป๋าควบคุมสามารถเชื่อมต่อเครื่องพิมพ์และการพิมพ์รายงาน
8.พร้อมกับระบบเตือนเสียง และระบบแสดงสัญญาณเตือน
9.แครบควบคุมสามารถเชื่อมต่อกับคอมพิวเตอร์
10ระบบควบคุม PLC ด้วยฟังก์ชันการจุดไฟอัตโนมัติ การตรวจสอบความผิดพลาดในการจุดไฟ
11ผิวหน้าซอฟต์แวร์และแผ่นควบคุมปฏิสัมพันธ์เพื่อควบคุมการทํางาน
เกี่ยวกับบริษัท Daxian:
อุปกรณ์การทดสอบของ DAXIAN ได้ถูกใช้อย่างแพร่หลายในสาขาต่าง ๆ: สถาบันวิทยาศาสตร์, วิทยาลัย, สถาบันตรวจสอบ, ส่วนประกอบรถยนต์, อิเล็กทรอนิกส์, อุปกรณ์ไฟฟ้า,พลาสติกและยาง, โทรคมนาคม, อุตสาหกรรมเคมี, ท้องอากาศ, วัสดุและผลิตภัณฑ์อาคาร, สายและสายเคเบิล, ผ้าและผ้า, ฯลฯอุปกรณ์การทดสอบ DAXIAN ทั้งหมดถูกออกแบบตามมาตรฐานการทดสอบสากล, เช่น ISO, ASTM, DIN, EN, GB, BS, JIS, UL, TAPPI, AATCC, IEC, VDE, CSA,CEN และอื่น ๆ
