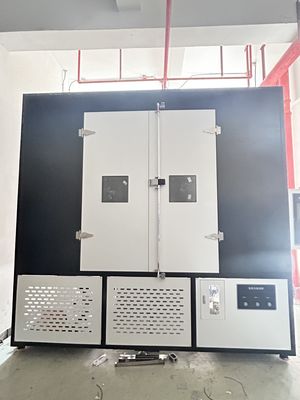

IEC62730-2024 5000hrs เครื่องทดสอบห้องปฏิบัติการ

IEC62730-2024,IECIEC62217-2012 เครื่องทดสอบในห้องปฏิบัติการสำหรับฉนวนโพลีเมอร์ 5000 ชม. Multiple Stress Test Machine

1. ตัวอย่างทดสอบ: ฉนวนทดสอบสองชิ้นที่มีการออกแบบเดียวกัน โดยมีระยะครีพเพจระหว่าง 500 มม. ถึง 800 มม.

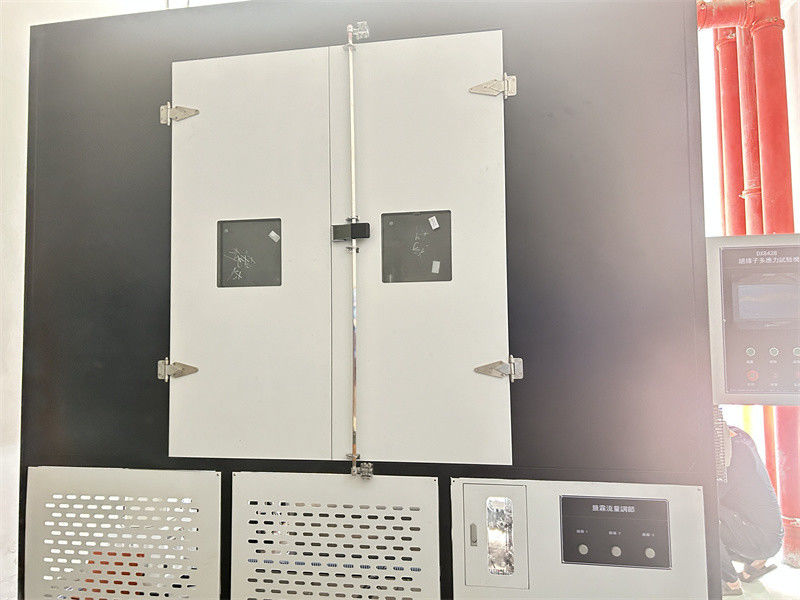

2. ขั้นตอนการทดสอบ: ดำเนินการทดสอบในห้องทดสอบที่ปิดสนิท ชื้น และทนต่อการกัดกร่อน โดยมีปริมาตรไม่เกิน 20 ลบ.ม. รูปภาพ B1 เป็นแผนผังของห้องทดสอบนี้

3. ช่องสังเกตการณ์แยกต่างหากสำหรับที่ปัดน้ำฝนและแผ่นกรองรังสีอัลตราไวโอเลตแบบเคลื่อนย้ายได้ เพื่อสังเกตอุปกรณ์ในการทดลอง

4. เงื่อนไขการทดสอบ: ดังแสดงในรูปภาพ B2 รอบความเครียดต่างๆ จะถูกนำไปใช้กับฉนวน ซึ่งจะถูกทำซ้ำประมาณ 5000 ชั่วโมง ในระหว่างการทดสอบวงจรอุปกรณ์ ตัวอย่างทดสอบควรได้รับการเปลี่ยนแปลงอุณหภูมิและการควบแน่น

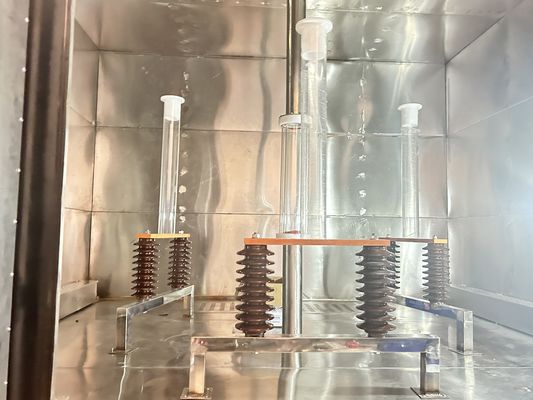

5. ดังแสดงในรูปภาพ B3 การทดสอบจะถูกติดตั้งในแนวตั้งตรงกลางของการทดสอบ โดยมีระยะห่างขั้นต่ำ 400 มม. ระหว่างขอบร่มที่อยู่ติดกันของชิ้นงานทดสอบกับด้านบน รวมถึงระหว่างชิ้นงานทดสอบกับผนังและพื้น ก่อนเริ่มการทดลอง ควรทำความสะอาดตัวอย่างทดสอบด้วยน้ำปราศจากไอออน

7. สามารถทดสอบตัวอย่างได้สูงสุดสามคู่ที่มีระยะครีพเพจใกล้เคียงกันพร้อมกัน

8. แรงดันไฟฟ้า: ค่าที่ได้จากการหารระยะครีพเพจของตัวอย่างทดสอบ (เป็นมม.) ด้วย 34.6 (เทียบเท่ากับระยะครีพเพจ 20 มม./กิโลโวลต์ คำนวณจากแรงดันไฟฟ้าระหว่างเฟส)

9. สำหรับวงจรไฟฟ้า เมื่อโหลดกระแสลบต่อเนื่องคือ 250mA (r.m.s) แรงดันไฟฟ้าตกสูงสุดด้านแรงดันสูงใน 1 วินาทีไม่ควรเกิน 5% และควรปรับระดับการป้องกันเป็น 1A (r.m.s)

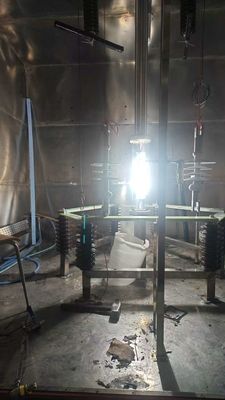

10. การจำลองแสงแดด: การแผ่รังสีจากแสงอาทิตย์จำลองจัดให้โดยหลอดไฟซีนอนอาร์คที่มีกำลังไฟออกระบุ 6500W และติดตั้งตัวกรองกระจกบอโรซิลิเกตสองตัว (ดูตัวอย่าง B.4) โดยมีระยะห่างประมาณ 480 มม. ระหว่างหลอดไฟซีนอนอาร์คกับตัวอย่างทดสอบ

11. ในตอนเริ่มต้นของการทดลองแต่ละครั้ง ควรใช้หลอดไฟและตัวกรองใหม่ ในระหว่างการทดลอง เมื่อเปลี่ยนตัวกรอง (และหากจำเป็นต้องเปลี่ยนหลอดไฟด้วย) ควรทำตามคำแนะนำของผู้ผลิตหลอดไฟ

DX8428 Insulator Multi Stress Testing Machine.pdf
