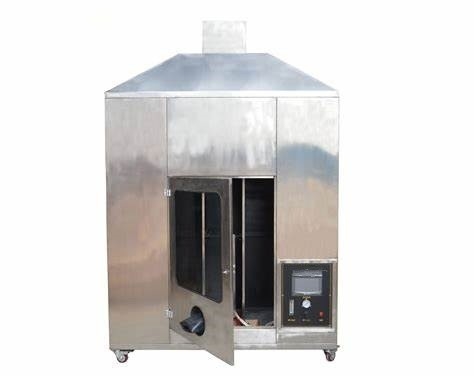

เครื่องทดสอบในห้องปฏิบัติการ UL1685, อุปกรณ์ทดสอบการลามไฟของสายเคเบิลไฟฟ้าและใยแก้วนำแสง

DX8297 การทดสอบการเผาไหม้สายไฟและสายเคเบิล UL1685อุปกรณ์

บทนำเครื่องมือ:

เครื่องมือทดสอบเปลวไฟ UL 1685 Wire and Cable Flame Test Apparatus เป็นเครื่องมือที่ใช้ประเมินความสามารถของสายเคเบิลเดี่ยวหรือสายเคเบิลรวมในการยับยั้งการแพร่กระจายของเปลวไฟภายใต้เงื่อนไขที่ระบุ และเป็นไปตามข้อกำหนดการทดสอบของ UL 1685, IEEE 383 และ IEEE 1202

ประสิทธิภาพการดับเปลวไฟของสายเคเบิลประเมินโดยการจุดตัวอย่างด้วยเปลวไฟแนวตั้งขนาด 20 kW (70,000 Btu/hr) โดยมีค่าทางทฤษฎี 20 kW (70,000 Btu/hr) ในพื้นที่ที่มีปริมาตรที่กำหนดเป็นเวลา 20 นาที

พารามิเตอร์ทางเทคนิค:

มาตรฐาน:

IEEE 1202

การแพร่กระจายของเปลวไฟ - การทดสอบสายไฟและสายเคเบิล

IEEE 383

มาตรฐานการทดสอบประเภทสำหรับสาย IE, ข้อต่อภาคสนาม และขั้วต่อสำหรับโรงไฟฟ้านิวเคลียร์

UL 1685

การแพร่กระจายของไฟของสายเคเบิลและการผลิตควัน

คุณสมบัติหลัก:

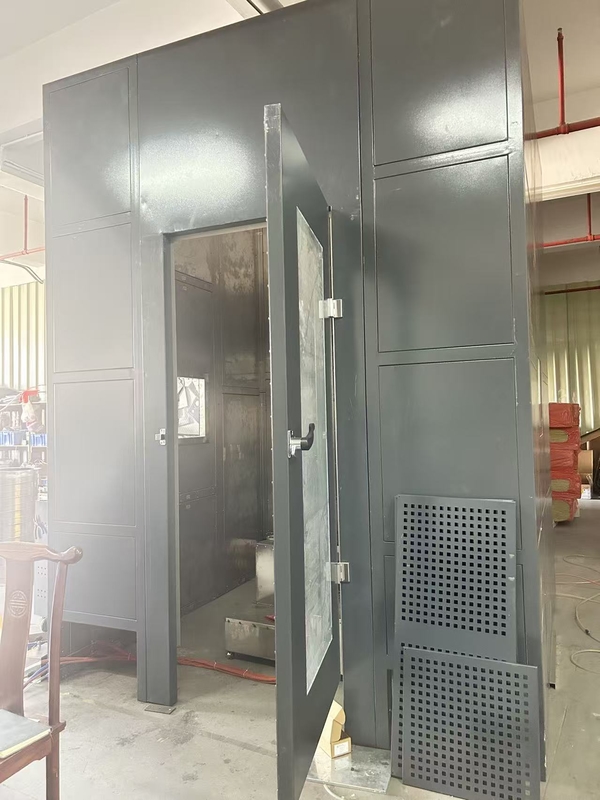

ขนาดพื้นที่ทดสอบ: 2438 (ความยาว) × 2438 (ความกว้าง) × 3353 (ความสูง) มม., ปริมาตร: 19.93m3, พื้นที่ภายใน: 5.94m2;

ใช้เทอร์โมคัปเปิลและเครื่องวัดความเร็วลมแบบสองทิศทางเพื่อวัดอุณหภูมิและความเร็วของก๊าซในท่อไอเสีย;

เครื่องวัดความเร็วลมแบบสองทิศทางใช้เพื่อวัดความเร็วของกระแสน้ำวนของก๊าซจากการเผาไหม้ที่มีอุณหภูมิสูงที่เกิดขึ้นระหว่างกระบวนการเผาไหม้ในท่อไอเสียอย่างแม่นยำ;

ขนาดพาเลทคือ 305 (ความยาว) × 76 (ความกว้าง) × 2438 (ความสูง) มม., ความกว้างของบันไดเหล็กคือ 25±6 มม. และความกว้างแนวตั้งคือ 229 มม.;

หัวพ่นไฟพร้อมหัวเผาโพรเพนพร้อมเครื่องผสม Venturi สำหรับ IEC60332-3;

ตัวควบคุมการไหลของมวลเพื่อให้แน่ใจว่าการจ่ายอากาศและความดันอากาศยังคงรักษาการไหลของอากาศที่ราบรื่น;

บอร์ดเก็บข้อมูลใช้เพื่อรวบรวมและวัดอุณหภูมิของส่วนประกอบภายในและอุณหภูมิเปลวไฟของหัวเผาอย่างแม่นยำ;

สามารถควบคุมก๊าซและอากาศได้ด้วยวาล์วโซลินอยด์;

ระบบวัดความหนาแน่นของควัน

ระบบทดสอบอัตราการปล่อยความร้อนออกซิเจนพาราแมกเนติก

วาล์วโซลินอยด์และตัวจุดระเบิดสามารถควบคุมได้ด้วยตนเองผ่านปุ่มบนแผงควบคุม และสามารถปิดเครื่องมือได้ในกรณีฉุกเฉิน (รวมถึงคอมพิวเตอร์)

ระบบวัดความหนาแน่นของควัน
1. วาล์วโซลินอยด์และตัวจุดระเบิดสามารถควบคุมได้ด้วยตนเองผ่านปุ่มบนแผงควบคุม และสามารถปิดเครื่องมือ (รวมถึงคอมพิวเตอร์) ได้ในสถานการณ์ฉุกเฉิน
2. แหล่งจ่ายไฟ: AC 220V, 50/60Hz, 15A;
3. น้ำหนักรวม: ประมาณ 650 กก.;
4. เครื่องมือ: ก๊าซอัด, คอมพิวเตอร์ส่วนบุคคล, เครื่องดูดฝุ่น, ก๊าซ (ผู้ใช้จัดหาให้)
