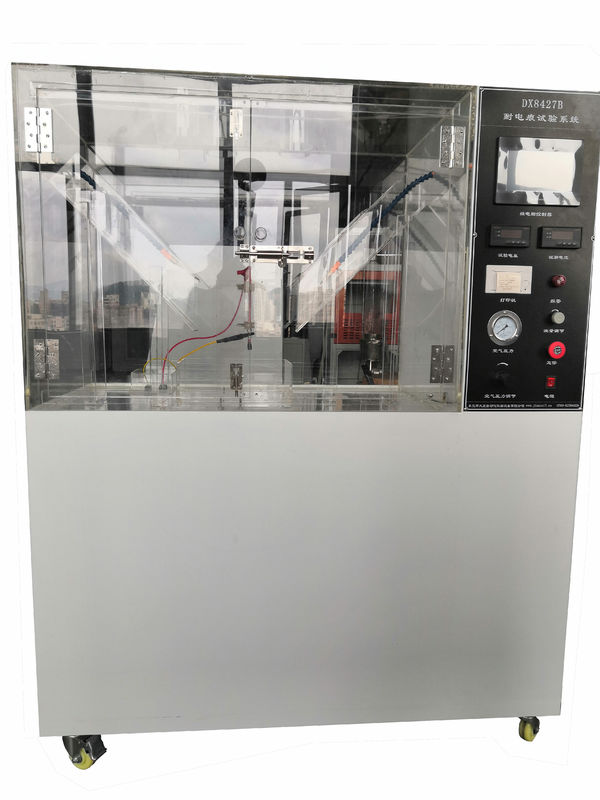

สายไฟฟ้าและสายติดตาม อุปกรณ์การทดสอบความต้านทาน เครื่องทดสอบห้องปฏิบัติการ

GB/T 3048.7—2008 อุปกรณ์ทดสอบความต้านทานการติดตามของสายไฟฟ้าและสายไฟ

ขอบเขต:

ทดสอบความสามารถของสายไฟและสายเคเบิลในการทนต่อความเสียหายที่เกิดจากการติดตามทางไฟฟ้าซึ่งเกิดจากการรั่วไหลบนพื้นผิวในสภาวะสกปรก

มาตรฐาน:

อุปกรณ์ทดสอบสำหรับ GB/T 3048.7—2008, GB14049-2008

ข้อมูลจำเพาะ:

หัวฉีดทดสอบ:

- สามตำแหน่ง, หัวฉีดสแตนเลสอิสระ, รูหัวฉีด: 16, รูรับแสง: 0.5 มม.;

ของเหลวทดสอบ:

- น้ำโซเดียมคลอไรด์ 1 ลิตร (ประมาณ 0.2%) สารลดแรงตึงผิว 0.1% พารา-ออกทิล ฟีนิล โพลิออกซีลีน  (การกระจายตัวของขวด)

การนำไฟฟ้าของเหลว:

- (3000-400) uS/cm, เครื่องวัดค่าการนำไฟฟ้าสำหรับลูกค้าใช้งานเอง, การวัดค่าการนำไฟฟ้า

แรงดันสเปรย์:

- การควบคุมแรงดันปั๊มสุญญากาศ, แรงดันคงที่ปรับได้;

ระยะชักสเปรย์:

- ≥ 1m;

ความสูงสเปรย์:

- 600 มม. ±10 มม. ปรับได้;

ความเร็วในการพ่น:

- (3±0.01) ม./วินาที;

อัตราการไหลของสเปรย์:

- (0.5±0.1) มม./นาที ภายใน 2 วินาที

รอบการพ่น:

- 30 วินาที; พ่น 10 วินาที; เป็นช่วงๆ 20 วินาที

ความสูงฐานตัวอย่าง:

- 100 มม. ±5 มม.; มุม: 45

หน้าต่างสังเกตการณ์:

- กระจกนิรภัยกันระเบิด, ขนาด: 580 มม. * 380 มม.

การระบายอากาศทดสอบ:

- พร้อมระบบระบายอากาศอัตโนมัติ, ความเร็วลม: 0.2 ม./วินาที

ขนาดรูปร่าง:

- 1120 มม. × 650 มม. × 1350 มม.

แหล่งจ่ายไฟทดสอบ:

- 220V / 50-60Hz

แรงดันไฟฟ้าที่ใช้งาน:

- แรงดันไฟฟ้าสูงทดสอบความถี่กำลังไฟฟ้า 0 ~ 5kV ±5% (ปรับได้อย่างต่อเนื่อง);

เครื่องมือวัดแรงดันไฟฟ้าและกระแสไฟฟ้า:

- ความแม่นยำ≥1.0; ข้อผิดพลาดของค่าที่วัดได้≤±3%;
