IEC60332-3 เครื่องทดสอบสำหรับการแพร่กระจายเปลวไฟแนวตั้งของกลุ่มสายไฟและสายเคเบิล
รายละเอียดสินค้า:
อุปกรณ์นี้ใช้ในการประเมินการติดตั้งสายไฟและสายเคเบิลหรือสายเคเบิลใยแก้วนำแสงในแนวตั้งภายใต้เงื่อนไขที่กำหนดเพื่อยับยั้งความสามารถของอุปกรณ์กระจายเปลวไฟในแนวตั้งเปลือกอุปกรณ์ทำจากสแตนเลส SUS304 เต็มทั้งกล่องโดยกล่องทดสอบ , แหล่งอากาศ, บันไดเหล็ก, ระบบฟอกไอเสีย, แหล่งกำเนิดประกายไฟและส่วนประกอบอื่น ๆ
มาตรฐาน:
IEC60332-3-21: 2018 "การทดสอบการเผาไหม้ของสายเคเบิลและสายเคเบิลภายใต้สภาวะที่เกิดไฟ - ตอนที่ 32: การทดสอบการแพร่กระจายของเปลวไฟในแนวตั้งของสายไฟและสายเคเบิลแบบมัดในแนวตั้ง" AFR
องค์ประกอบของอุปกรณ์:

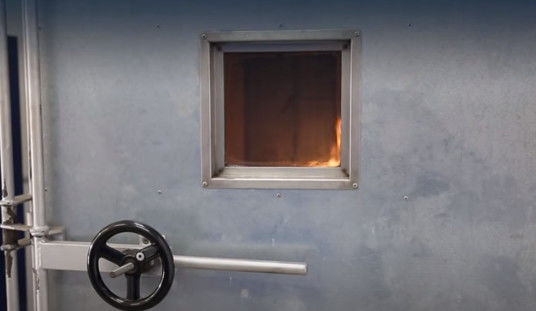

1. ห้องทดสอบ
อุปกรณ์ทดลองคือกล่องรองรับตัวเองที่มีความกว้าง (1,000 ± 100) มม. ความลึก (2000 ± 100) มม. และความสูง (4000 จาก 100) มม.ผนังด้านหลังและทั้งสองด้านของห้องทดสอบทำจากฉนวนกันความร้อนที่มีค่าสัมประสิทธิ์การถ่ายเทความร้อนประมาณ 0.7W, m-2K-1 (ประกอบด้วยแผ่นสแตนเลส SUs304 หนา 1.5 มม. หุ้มด้วยใยแร่ฉนวนหนา 65 มม. ) และผนังภายนอกประตูใช้สแตนเลส US304 หนา 1.5 มม.
2. แหล่งอากาศ
2.1 ช่องอากาศติดตั้งเครื่องเป่าลมพร้อมการไหลของอากาศที่ปรับได้และอัตราการไหลของอากาศคือ (5,000 ± 500) L / mn ไปยังห้องเผาไหม้ช่องระบายอากาศติดตั้งเครื่องวัดความเร็วลมแบบดิจิตอล
2.2 หลังจากการทดสอบเสร็จสิ้น: หากตัวอย่างยังคงลุกไหม้เป็นเวลาหนึ่งชั่วโมงหลังจากการดับเพลิงระบบจะตั้งสัญญาณเตือนและอุปกรณ์สำหรับหยุดการเผาไหม้โดยใช้แรงทางใต้
3. ประเภทบันไดทองแดง
ความกว้างบันไดเหล็กมาตรฐานกว้าง (500 ± 5) มม. (800 ± 10) มม. บันไดเหล็กกว้างทำจากห้องทดสอบอุปกรณ์ฟอกไอเสียสแตนเลสสตีล SUS304 พร้อมพัดลมดูดอากาศด้านบนก๊าซไอเสียภายในกล่องถอนกล่องด้วยความเร็ว 6MS และส่งไปยังหอเก็บควันด้วยเครื่องวัดความเร็วลมแบบดิจิตัล
4. อุปกรณ์กรองการปล่อยมลพิษ
4.1 ส่วนบนของกล่องทดสอบมีพัดลมดูดอากาศและก๊าซไอเสียชนิดกล่องจะถูกสูบออกจากกล่องด้วยความเร็ว 6M / Sหอรวบรวมควันจะถูกส่งออกไปและช่องระบายอากาศมีเครื่องวัดความเร็วลมแบบดิจิตอล
4.2 การเก็บควันและการล้างอุปกรณ์กันฝุ่นและฝุ่น (ดู DX-349A Spray Gas Absorption Tower): พลาสติกทนกรดและด่างภายในเส้นผ่านศูนย์กลาง 800 มม. ความสูง 4000 มม.
5.1 ประเภท: แหล่งจุดระเบิดต้องประกอบด้วยหัวเผาก๊าซโพรเพนชนิดแบนด์หนึ่งหรือสองหัวและมาตรวัดการไหลที่เกี่ยวข้องและเครื่องผสมแบบ Venturiพื้นผิวของแหล่งจ่ายไฟควรเป็นแผ่นโลหะแบน 242 ที่มีเส้นผ่านศูนย์กลาง 1.32 มม.ระยะกึ่งกลางของรูเหล่านี้คือ 3.2 มม. และมีการเซเป็นสามแถวโดยมี 81, 80 และ 81 แถวตามลำดับขนาดอยู่ในช่วง 257 × 4.5 มม.นอกจากนี้แถวของรูเล็ก ๆ จะเปิดทั้งสองด้านของกระดานไฟรูนำเหล่านี้สามารถรักษาการเผาไหม้ที่มั่นคงของเปลวไฟตามข้อกำหนดของไฟฉาย GB / T 18380.31-2008
5.2 ไฟฉายแต่ละอันมี rotameter หรือเครื่องวัดการไหลมวลที่สามารถควบคุมการไหลของโพรเพนและอากาศได้อย่างแม่นยำเครื่องวัดการไหลของโพรเพน: 3-30umin2.5 class, air flow meter: 10-100umin 2.5 class 53 ตำแหน่งแหล่งกำเนิดนักบินวางในแนวนอน, (75 ± 5) มม. จากพื้นผิวด้านหน้าของชิ้นงานสายเคเบิล, (600 ± 5) มม. จาก ด้านล่างของห้องและแกนของบันไดทองแดงนั้นสมมาตรจุดไฟของคบเพลิงควรอยู่กึ่งกลางระหว่างชิ้นส่วนทั้งสองของบันไดและห่างจากปลายล่างของชิ้นงานอย่างน้อย 500 มม.
พารามิเตอร์ทางเทคนิค
| ขนาดภายในของห้องเผาไหม้ |
1000mmX2000mm x 4000mm (กว้าง * d * h) |
| ขนาดบันไดเหล็ก |
500 มม. × 3500 มม. (กว้าง * สูง) ชนิดกว้าง 800 × 3500 มม |
| ด้วยไฟฉายชนิดหนึ่ง |
สอดคล้องกับ GB / T18380.31-2008 |
| เครื่องผสม Venturi |
สอดคล้องกับ GBT18380.31-2008 |
| การปรับการไหลของอากาศในห้องเผาไหม้ |
4500-500L / นาที |
| การควบคุมการไหลของโพรเพน |
3-30L / นาที |
| การควบคุมการไหลของอากาศอัด |
10-100L / นาที |
| เครื่องวัดความเร็วลม |
0.05-5 ม. / วินาที |
| เครื่องวัดอุณหภูมิดิจิตอล |
0 ～ 400 ℃
|
| ด้วยประเภทของการวางตำแหน่งไฟฉาย |
สูง 600 ± 5 มม. ระยะทางแนวนอนที่ปรับได้
|
