การทดสอบความสามารถในการติดไฟทางไฟฟ้าของ ISO 5659-2 สำหรับพลาสติก, ห้องทดสอบความหนาแน่นควัน

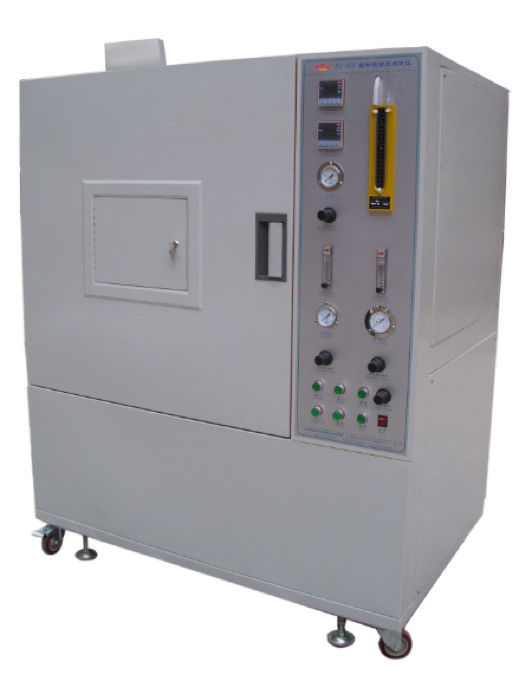

เครื่องทดสอบความหนาแน่นของควันพลาสติก ISO 5659 ห้องทดสอบความหนาแน่นของควัน

รายละเอียดสินค้า:

เครื่องวัดความหนาแน่นควันไฟแบบพลาสติกเป็นความหนาแน่นของควันแบบใหม่ที่พัฒนาขึ้นตามเงื่อนไขทางเทคนิคที่กำหนดไว้ในมาตรฐาน GB / 8323.2-2008 และ ISO 5659-2 "วิธีการทดสอบสำหรับการกำหนดความหนาแน่นของควันโดยใช้วิธีห้องเดียวสำหรับ การผลิตบุหรี่พลาสติก ".อุปกรณ์ทดสอบนี้เหมาะสำหรับการระบุความหนาแน่นของแสงเฉพาะของควันที่เกิดขึ้นเมื่อพลาสติกถูกเผาไหม้และความหนาแน่นของแสงที่จำเพาะสูงสุดคือผลการทดสอบใช้เพื่อประเมินประสิทธิภาพการสูบบุหรี่ของพลาสติกภายใต้เงื่อนไขที่กำหนด

มาตรฐาน:

GB 8323.2-2008 "พลาสติก - การก่อตัวของควัน - ส่วนที่ 2: วิธีทดสอบสำหรับการหาความหนาแน่นของควันโดยวิธี Single Chamber"

มาตรฐานการทดสอบ ISO 5659.2-2006 "พลาสติก - การก่อตัวของควันตอนที่ 2: การกำหนดความหนาแน่นของแสงโดยวิธี Single Chamber"

องค์ประกอบ:

เครื่องมือทั้งหมดประกอบด้วยห้องที่ปิดสนิทระบบการวัดโฟโตเมตริกกรวยรังสีระบบเผาไหม้ตัวจุดระเบิดกล่องทดสอบตัวยึดเครื่องมือวัดอุณหภูมิและซอฟต์แวร์ทดสอบความหนาแน่นของควันวงจรได้รับการพัฒนาโดยใช้ไมโครคอมพิวเตอร์ชิปตัวเดียวและมีเนื้อหาทางเทคนิคสูงและมีเสถียรภาพเครื่องมือนี้เหมาะสำหรับพลาสติกทุกชนิด แต่ยังใช้สำหรับการประเมินวัสดุอื่น ๆ ด้วย (เช่นยางวัสดุปูพื้นผิวที่ทาสีไม้และวัสดุอื่น ๆ )มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมพลาสติกโรงงานผลิตวัสดุที่เป็นของแข็งและหน่วยวิจัยและทดลอง

พารามิเตอร์:

1.1 ประตูหน้ามีหน้าต่างและบานเกล็ดทึบแสงที่ปิดกั้นการเคลื่อนตัวของหน้าต่าง

1.2 ด้านล่างของกล่องสี่เหลี่ยมมีฟอยล์อลูมิเนียมที่แตกออกเพื่อป้องกันแรงดันเกินแผ่นระเบิดประกอบด้วยแผ่นกันระเบิดนิรภัยที่มีความหนา 0.04 มม. ความยาว 405 มม. และความกว้าง 200 มม. และพื้นที่รวม 81000 มม. 2ติดตั้งอุปกรณ์ควบคุมแรงดันภายในกล่องแล้ว (ดูรูปที่ 2)).

1.3 หน้าต่างแสง: หน้าต่างแสงขนาดØ75มม. ขึ้นและลงพร้อมเครื่องทำความร้อนไฟฟ้าแบบวงแหวน 9W ใต้หน้าต่างแสงเพื่อให้แน่ใจว่าอุณหภูมิของพื้นผิวด้านบนของหน้าต่างแสง (เหมาะสม 50 50C ~ 55oC) เพื่อลดความเข้มข้นของควันบนพื้นผิวหน้าต่างจะอยู่ที่ด้านบนสุดของกล่องทดสอบอย่างน้อยที่สุดมีการติดตั้งแพลตฟอร์มออปติคอลหนา 8 มม. รอบ ๆ หน้าต่างแสงด้านนอกกล่องทดสอบแพลตฟอร์มออปติคอลได้รับการแก้ไขด้วยแท่งโลหะØ15มม. ที่สามารถเชื่อมต่อแพลตฟอร์มคงที่และกล่องทดสอบได้

1.4 ขนาดภายใน: สูง 914mmX กว้าง 914mmX ลึก 610mm

1.5 วัสดุ: ประกอบด้วยสามชั้น: แผ่นเหล็กด้านนอกหนา 1.5 มม., สีขาวอบด้วยไฟฟ้าสถิตอุณหภูมิสูง, ชั้นกลางทำจากชั้นใยหินหนา 60 มม., ชั้นในสแตนเลส USU304 หนา 1.2 มม., อบสีดำด้วยไฟฟ้าสถิตอุณหภูมิสูง, สามารถ ทำความสะอาดได้ง่าย

1.5 ช่องอากาศเข้าและช่องอากาศ: ช่องอากาศติดตั้งอยู่ที่ด้านบนของกล่องทดสอบและมีเส้นผ่านศูนย์กลางΦ65มม.วาล์วขดลวดแม่เหล็กไฟฟ้าพร้อมหน้าแปลนควบคุมสถานะปิดและปิดติดตั้งช่องระบายอากาศที่ด้านล่างของด้านซ้ายและมีเส้นผ่านศูนย์กลาง diameter80 มม.วาล์วขดลวดแม่เหล็กไฟฟ้าของหน้าแปลนควบคุมสถานะปิดและปิดและรวมถึงพัดลมดูดอากาศ

คุณสมบัติ:

ระบบการวัดด้วยตาแมว: จากแหล่งจ่ายไฟ, ท่อโฟโตมัลติเพลเยอร์, ​​ฟิล์มโปร่งแสงขยาย, ชัตเตอร์ออปติคอล, ฟิลเตอร์, แผ่นใสที่เป็นกลาง, เลนส์, ระบบออปติก, กล้อง, แหล่งกำเนิดแสง, เครื่องทำความร้อนกระจกหน้าต่าง

2.1 แหล่งกำเนิดแสง:

2.1.1 แหล่งกำเนิดแสง: ประกอบด้วยหลอดไส้ 6.5V, หม้อแปลงสำหรับแหล่งจ่ายไฟ (อินพุต 220V เอาต์พุต 6.5V) และตัวต้านทานแบบแปรผัน

2.1.2 การติดตั้ง: ติดตั้งหลอดไฟในกล่องสีเข้มทึบแสงที่ด้านล่างของกล่องทดสอบและประกอบด้วยแหล่งกำเนิดแสงเลนส์นูนตัวทำความร้อนของหน้าต่างออปติคัลและหน้าต่างออปติคอล

2.1.3 ตัวเพิ่มหน้าต่างแสง: แหล่งจ่ายไฟ AC220V, ลวดความต้านทาน 9W ถูกพันรอบเพื่อให้แน่ใจว่าอุณหภูมิของพื้นผิวด้านบนของหน้าต่างแสง (50 50C ~ 55oC) เหมาะสม

2.1.4 เลนส์นูน: เส้นผ่านศูนย์กลาง 51 มม. ปรับและปรับเทียบเพื่อสร้างวงแหวนที่มีเส้นผ่านศูนย์กลาง 51 มม. และไม่มีแสงอื่น ๆ นอกวงแหวน

2.1.5 หน้าต่างออปติคอล: ประกอบด้วยฟิล์มส่งผ่านแสงที่ไม่มีสิ่งกีดขวางและกล่องมืด

2.2 เครื่องตรวจจับโฟโตอิเล็กทริค:

2.2.1 Photodetector: ประกอบด้วยท่อโฟโตมัลติเพลเยอร์, ​​ฟิลเตอร์ขยาย, ชัตเตอร์, ฟิลเตอร์, ฟิลเตอร์ที่เป็นกลาง, เลนส์นูน, หน้าต่างออปติคอลและอื่น ๆ

2.2.2 หลอดโฟโตมัลติเพลเยอร์:

2.2.2.1, พารามิเตอร์หลอดโฟโตมัลติเพลเยอร์: แรงดันไฟฟ้า: DC 1000V, แหล่งจ่ายไฟ: อินพุต 12V, เอาต์พุต 0 ~ -1200V 2mA

2.2.2.2 การประมวลผลระบบโฟโตอิเล็กทริก: เครื่องตรวจจับโฟโตอิเล็กทริกเป็นหลอดโฟโตมัลติเพลเยอร์ที่เชื่อมต่อกับเทมเพลตหมายเลข A / D ซึ่งประมวลผลโดยคอมพิวเตอร์ขยายสัญญาณหลายขั้นตอนสามารถวัดการส่งผ่านแสงของความหนาแน่นของแสงที่สอดคล้องกับเวลาได้อย่างต่อเนื่องซึ่งเป็นจำนวนการตอบสนองความไวของสเปกตรัมคล้ายกับการตอบสนองของตาเปล่าและกระแสมืดน้อยกว่า 0.001uAความไวต่ำสุดของหลอดโฟโตมัลติเพลเยอร์สามารถอ่านได้ 100% บนเส้นทางแสง 0.5 ฟิลเตอร์เป็นกลางและได้รับฟิลเตอร์ขยาย ND-2 หนึ่งตัว

2.2.3.ขยายตัวกรอง: การส่งผ่านแสงของ ND-2.0 คือ 0.95% และอุณหภูมิของแหล่งกำเนิดแสงคือ K = 2854

2.2.4 ประตูแสง: สำหรับแผ่นกั้นการส่งผ่านแสงที่ถูกต้องใช้ 0%

2.2.5 ฟิลเตอร์: เพื่อชดเชยฟิลเตอร์ความหนาแน่นของแสง 0.1 ~ 1.0 และ 2.0 รวม 11 ชิ้น

2.2.6, ฟิลเตอร์ที่เป็นกลาง: ND-0.5, การส่งผ่านแสง 31.7%, อุณหภูมิสีของแหล่งกำเนิดแสง K = 2854

2.2.7, เลนส์นูน: เส้นผ่านศูนย์กลาง 51 มม. ทำให้สามารถโฟกัสลำแสงตรงไปยังจุดเล็ก ๆ ที่มีความเข้มสูงที่แผ่นโปร่งแสงระหว่างกล่องกล้องด้านบนและด้านล่าง

2.2.7.การสอบเทียบระบบออปติคัล: ใช้ฟิลเตอร์เป็นกลางที่มีความหนาแน่นของแสง 3.0 และความยาวคลื่น 550-650 นาโนเมตร

2.2.8, หน้าต่างออปติคอล: ประกอบด้วยฟิล์มส่งผ่านแสงที่ไม่มีสิ่งกีดขวางและกล่องมืด

พารามิเตอร์:

กรวยรังสี:

3.1 กรวยรังสี: ประกอบด้วยองค์ประกอบความร้อนที่มีกำลังรับการจัดอันดับ 2600W สามารถให้ความเข้มของรังสี 10KW / m2 ~ 50KW / m2 ที่กึ่งกลางของพื้นผิวตัวอย่างเมื่อวัดการฉายรังสีที่ตำแหน่งอื่นอีกสองตำแหน่ง 25 มม. จากศูนย์กลางของตัวอย่างการฉายรังสีที่ตำแหน่งทั้งสองนี้จะต้องไม่น้อยกว่า 85% ของการฉายรังสีที่กึ่งกลางของตัวอย่าง

3.2 Radiant Cone Heater: ใช้พลังงานจากแหล่งจ่ายไฟอิสระกำลังของหม้อแปลงแยกเฟสเดียวคือ 3000Wการควบคุมอุณหภูมิจะถูกควบคุมโดยไทริสเตอร์รอบเร็วและอุณหภูมิควบคุมจะคงที่ที่± 2 ° C

3.3, เครื่องวัดการไหลของความร้อน: ช่วงการวัดคือ 50kw / m2 รับพื้นที่การแผ่รังสีของพื้นที่ราบที่มีเส้นผ่านศูนย์กลาง 10 มม. พื้นผิวเคลือบด้วยสีดำด้านโดยใช้การระบายความร้อนด้วยน้ำ

3.4.ตัวจุดระเบิด: หัวฉีดจุดระเบิดทำจากท่อทองแดงรูรับแสงΦ4.0มม. ความยาวเปลวไฟการวัดระดับคือ 30 มม.

ระบบจ่ายแก๊ส:

4.1 แหล่งก๊าซ: ความบริสุทธิ์ 95% ส่วนผสมของโพรเพนและอากาศความดัน 170Kpa

4.2, มิเตอร์วัดการไหลของโพรเพน: 1 ~ 100cm3 / นาที

4.3, เครื่องวัดการไหลของอากาศ: 5 ~ 500cm3 / นาที

ประสิทธิภาพทั้งหมด:

1. ความละเอียดการส่งผ่านแสง: 0.0001%;

2. ช่วงการวัด: 0-100%;เปลี่ยนเกียร์อัตโนมัติเมื่อทำการวัด

3. ความแม่นยำในการวัด: ± 3%;

4. แรงดันไฟฟ้าที่ใช้งานได้: AC200-240V 50Hz;

5. ความชื้นโดยรอบ: อุณหภูมิห้อง -40 ° C

6. สภาพแวดล้อมในการทำงาน: เมื่อเครื่องมือกำลังทำงานควรหลีกเลี่ยงแสงโดยตรงและไม่ควรมีการไหลของอากาศที่ถูกบังคับ

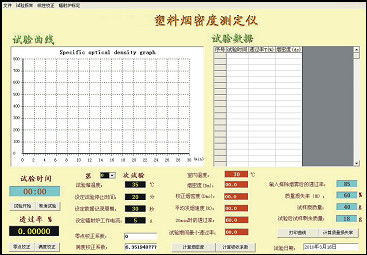

7. ซอฟต์แวร์การวัด: ขึ้นอยู่กับอินเทอร์เฟซการทำงานของ WINDOWS XP สไตล์ LabVIEWแสดงเส้นโค้งการส่งผ่านและเวลาอินเทอร์เฟซภาษาจีนและภาษาอังกฤษและมีคู่มือการใช้งานทั้งภาษาจีนและภาษาอังกฤษดูรูปภาพ 3
